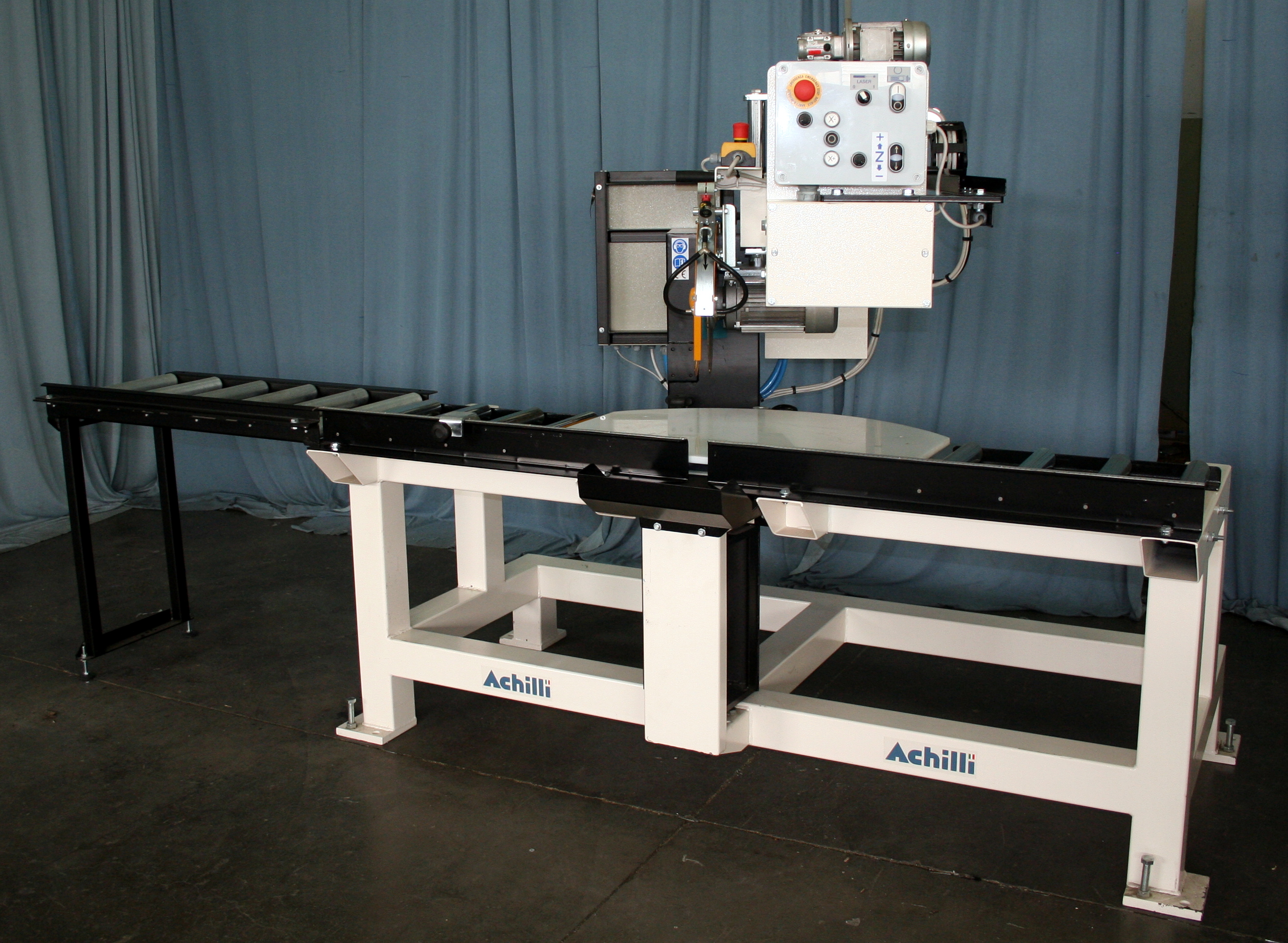

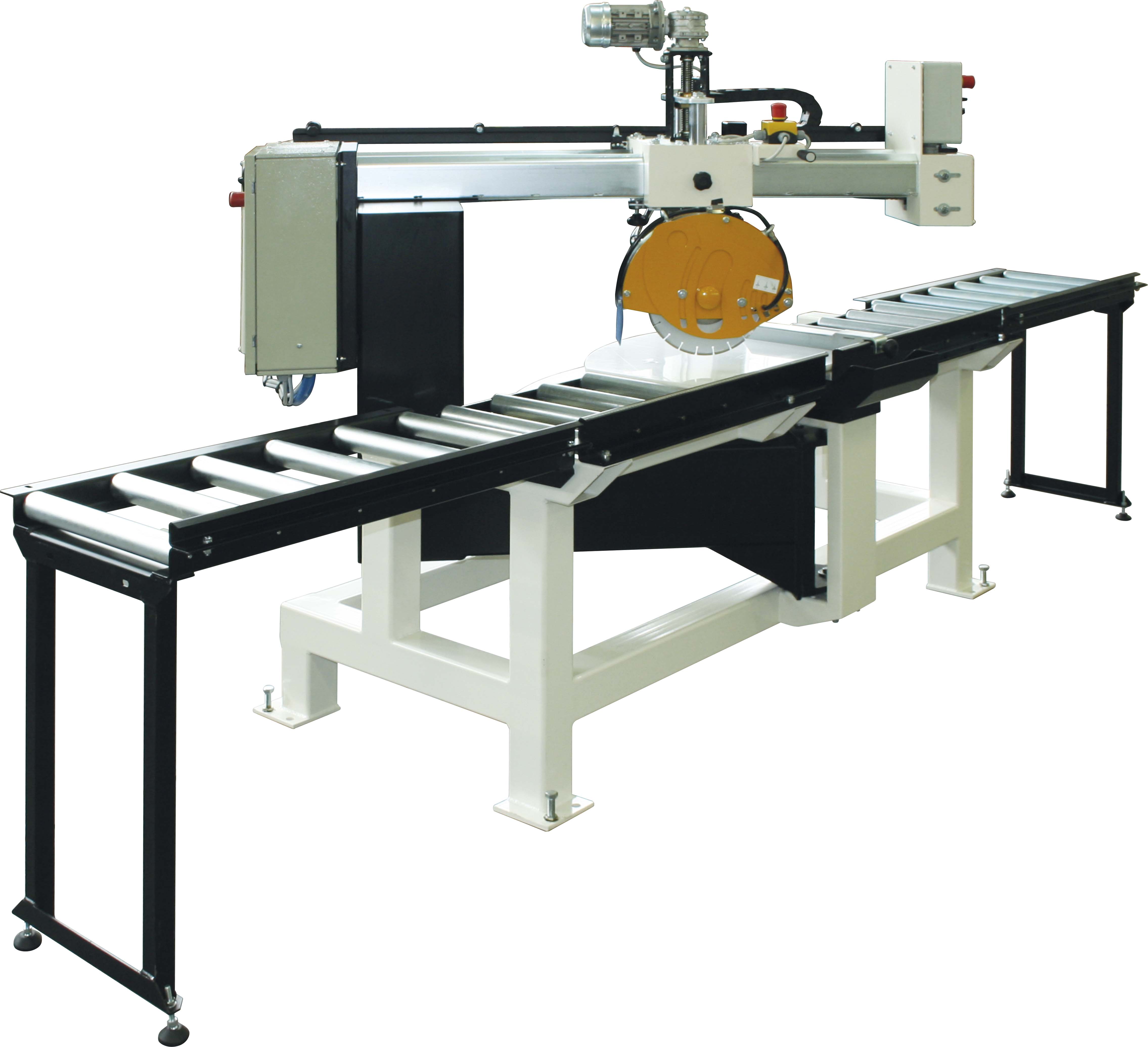

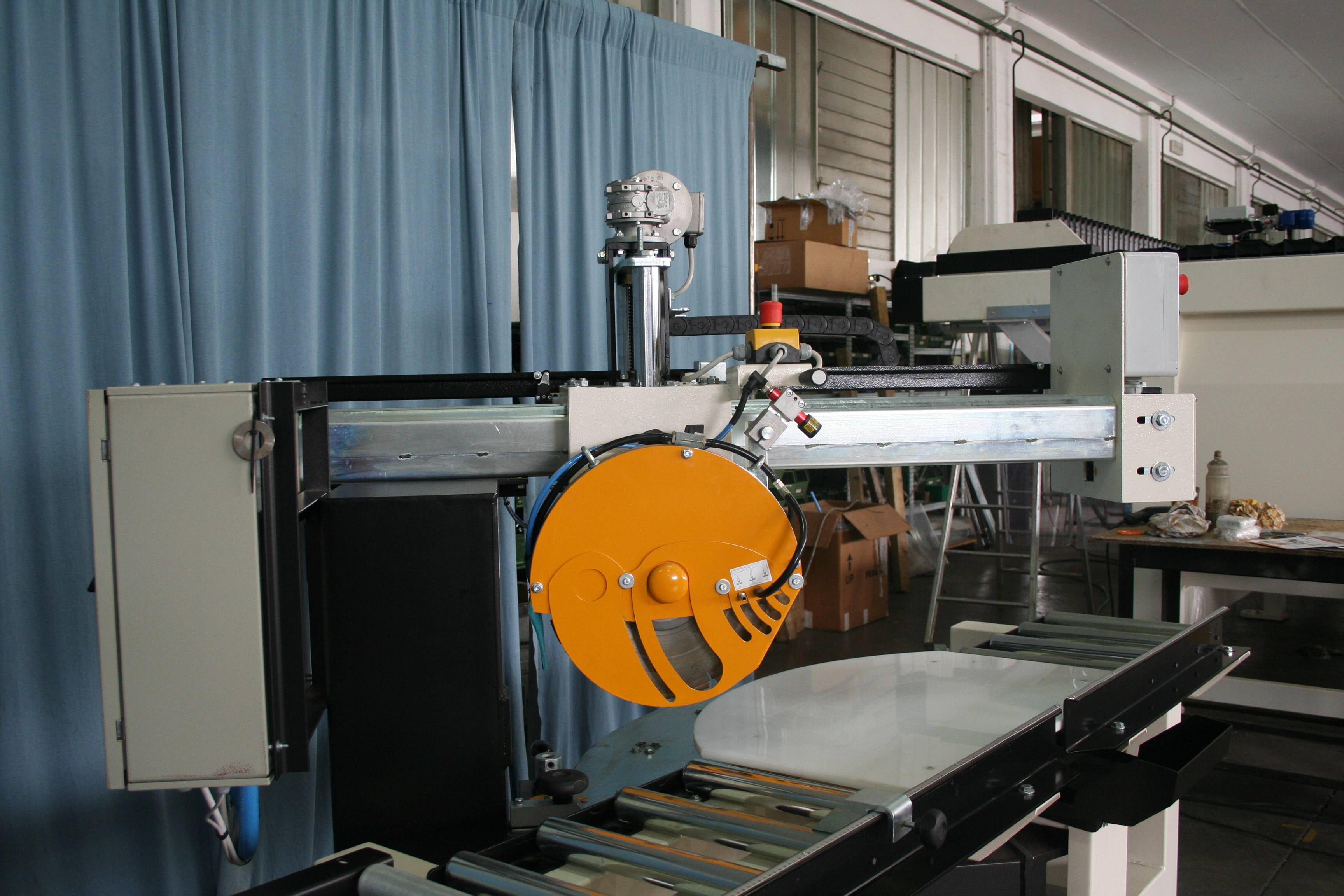

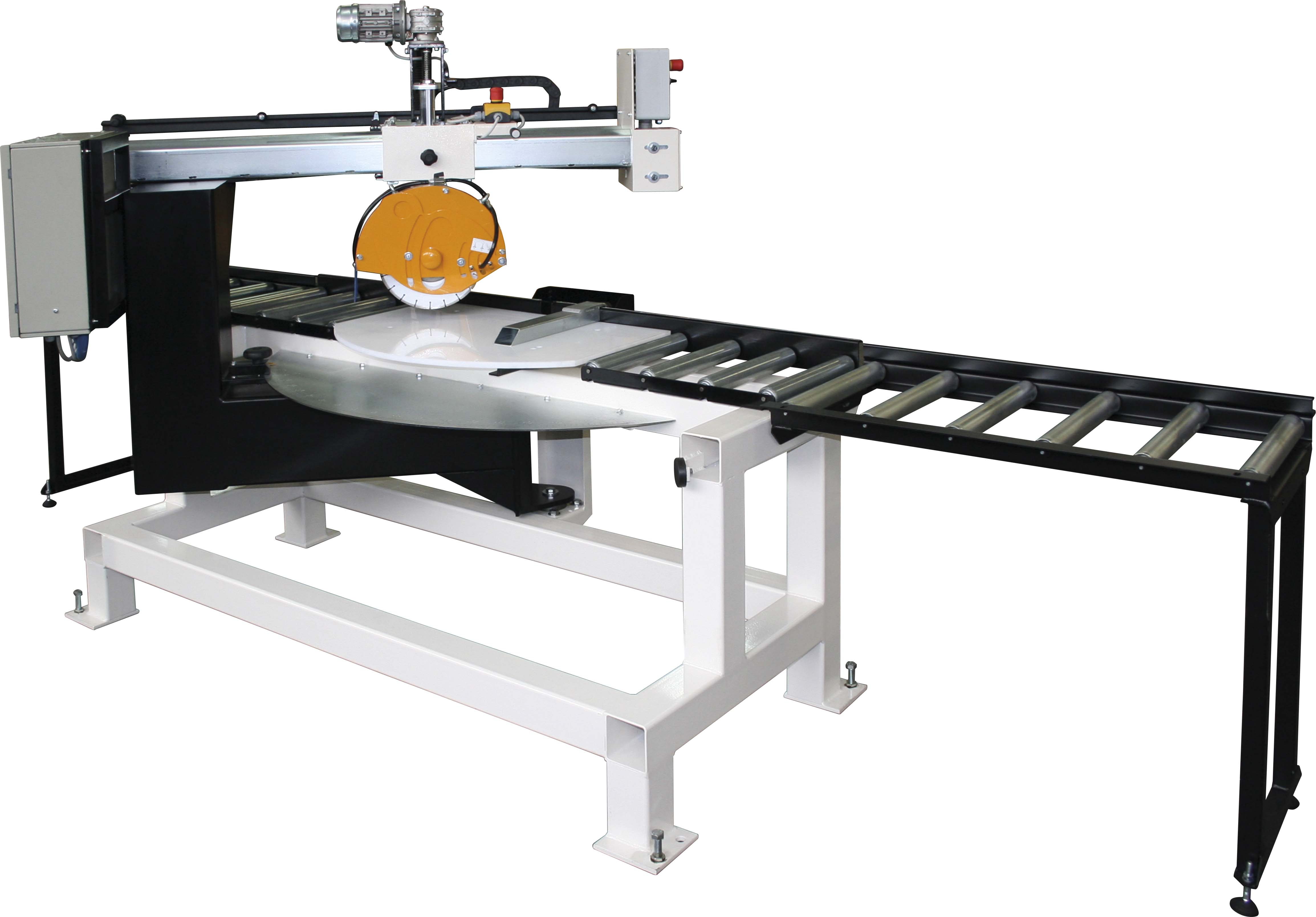

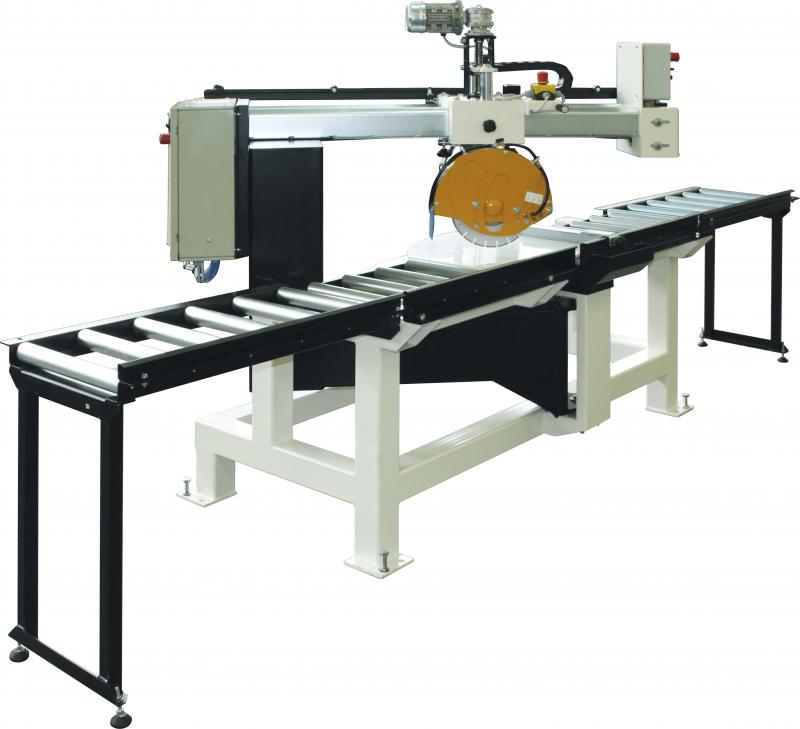

Segatrice a testa girevole ARS

Segatrice girevole per tagli angolari

Macchina intestatrice girevole per l'esecuzione di tagli angolari su lastre in pietra, progettata per semplificare i tagli su pezzi di dimensioni ridotte. Equipaggiata con goniometro di precisione per la rotazione della testa, è disponibile con avanzamento manuale o motorizzato. Ideale per mattonelle e pezzi di design.

Il meglio di Achilli su misura.
Contattaci per i dettagli.
Richiedi personalizzazione

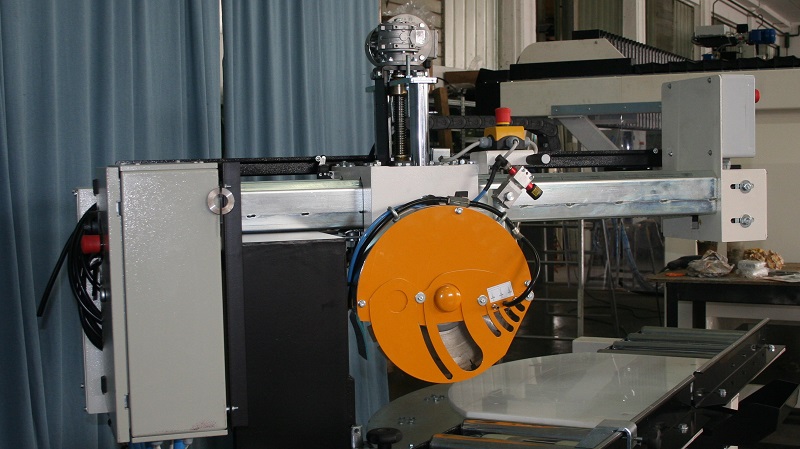

Avanzamento

Avanzamento

Avanzamento verticale e trasversale del gruppo testa operato manualmente.

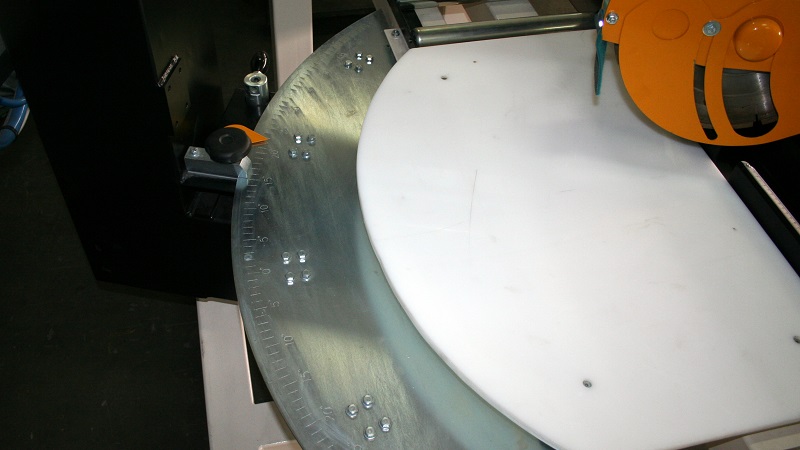

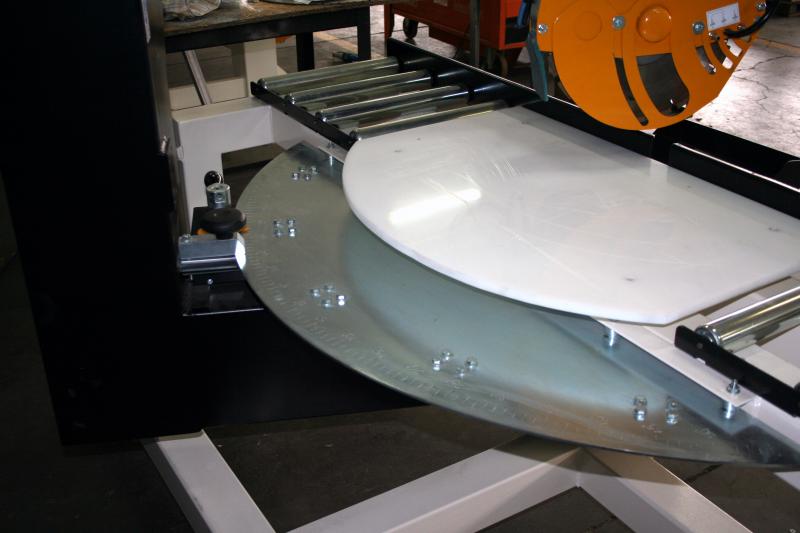

Rotazione testa

Rotazione testa

Rotazione manuale del gruppo testa da +45° a -45° con posizionatore di precisione.

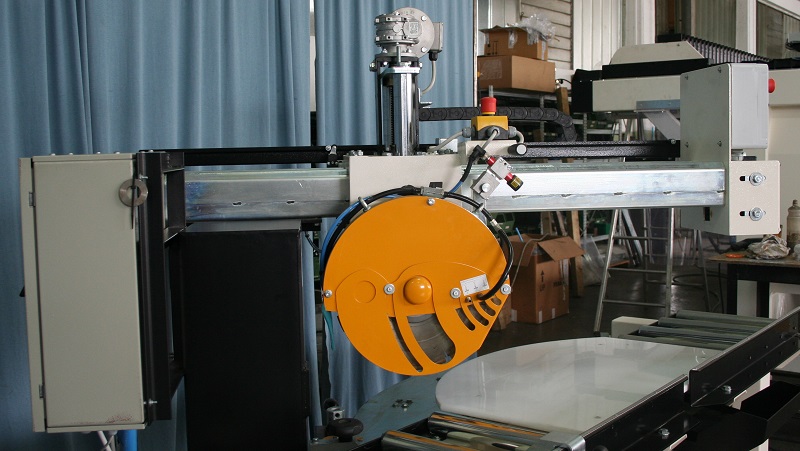

Taglio utile

Taglio utile

Larghezza max. pezzi lavorabili: 600 mm con testa a 0° e 400 mm con testa a 45°

Vantaggi

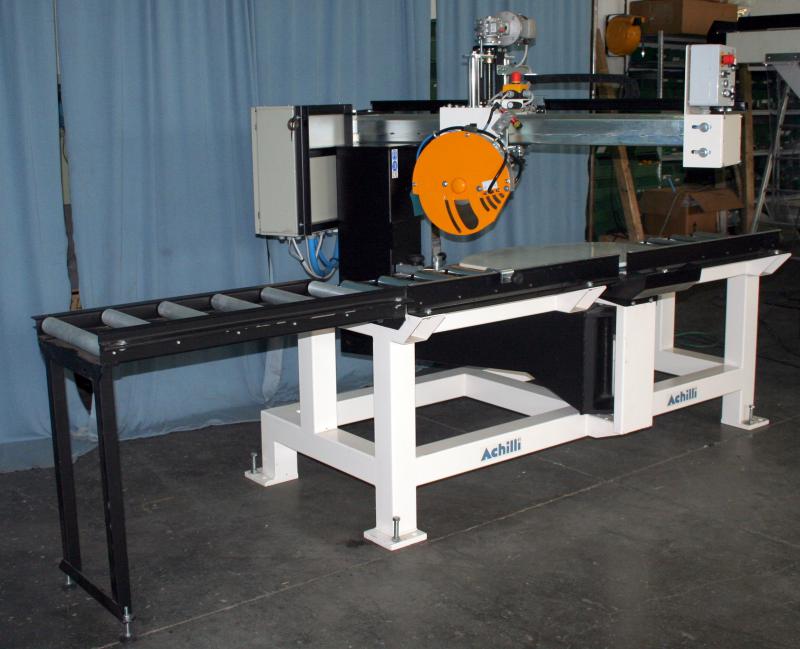

Intestatrice girevole per tagli angolari ARS:

  • Disponibile con movimentazione della testa manuale o motorizzata;
  • Massima precisione di taglio garantita dallo speciale design della trave;
  • Rotazione manuale del gruppo testa a +45°, 0°, -45°.
Dati tecnici
  ARS ARS HT
Profondità di taglio con disco Ø350mm 100 mm 100 mm
Diametro disco diamantato 250-300-350 mm 400-450 mm
Foro disco diamantato 25.4 mm 25.4 mm
Potenza motore principale

5kW = 7HP  (3ph.)

5.5kW = 7.5HP  (3ph.)

Velocità rotazione motore principale  2800 rpm a 50Hz – 3400 rpm a 60Hz 1400 rpm a 50Hz – 1700 rpm a 60Hz
Tensione-frequenza standard

400V-50/60Hz  /230V-60Hz  3ph.

400V-50/60Hz  /230V-60Hz  3ph.



Accessori

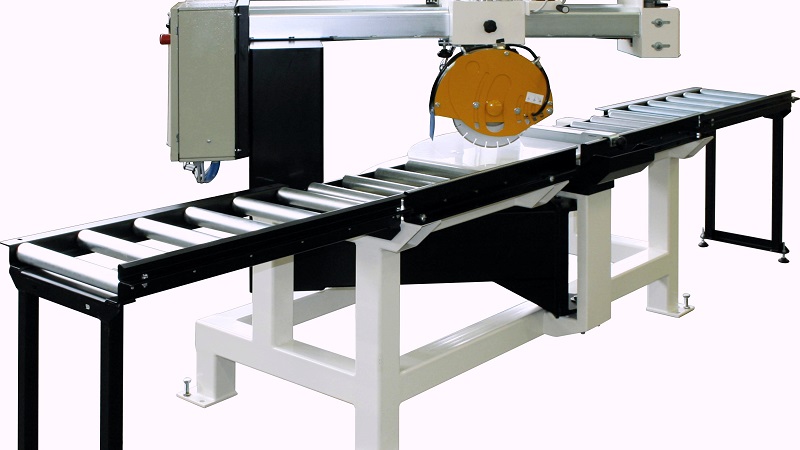

Banco laterale con rulli

Banco laterale con rulli

Banco laterale di appoggio con 6 rulli - 1000x550x835 mm, è possibile utilizzare più banchi contemporaneamente.

Laser

Laser

Dispositivo laser segnataglio montato sul carter disco, alimentato a batteria 1,5V.

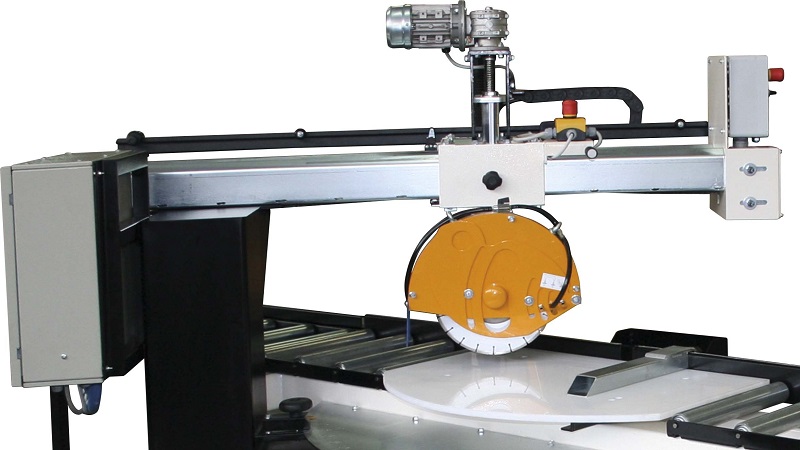

Avanzamento motorizzato

Avanzamento motorizzato

Avanzamento verticale e trasversale motorizzato con velocità regolabile m/min 0-7 e fine corsa per ridurre la velocità alla fine del taglio (ultimi 2cm).

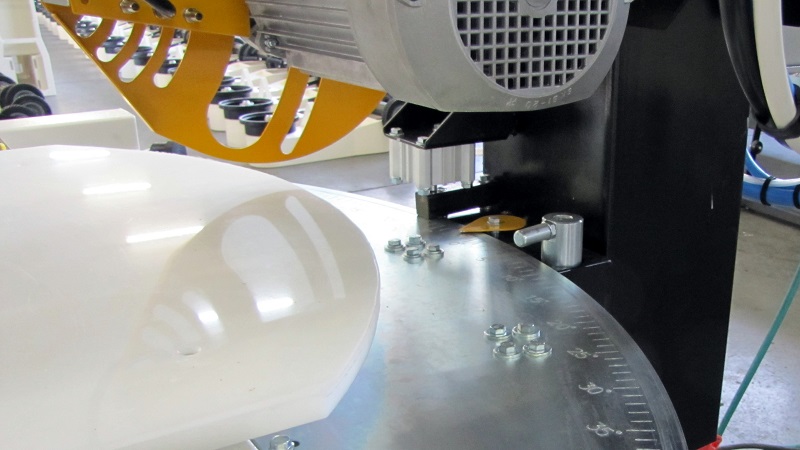

Freno pneumatico

Freno pneumatico

Freno pneumatico con leva di comando per il bloccaggio della testa nella posizione desiderata.

Versione HT

Versione HT

Con carter per disco Ø 400-450mm e motore trifase 4 poli, 400V 50Hz - 1400rpm, 5,5 kW (7,5HP). Massima profondità di taglio con disco Ø 450mm: 140mm.

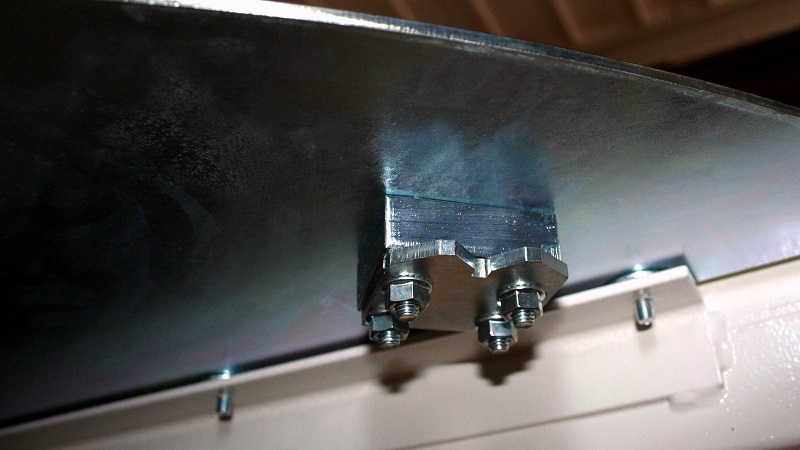

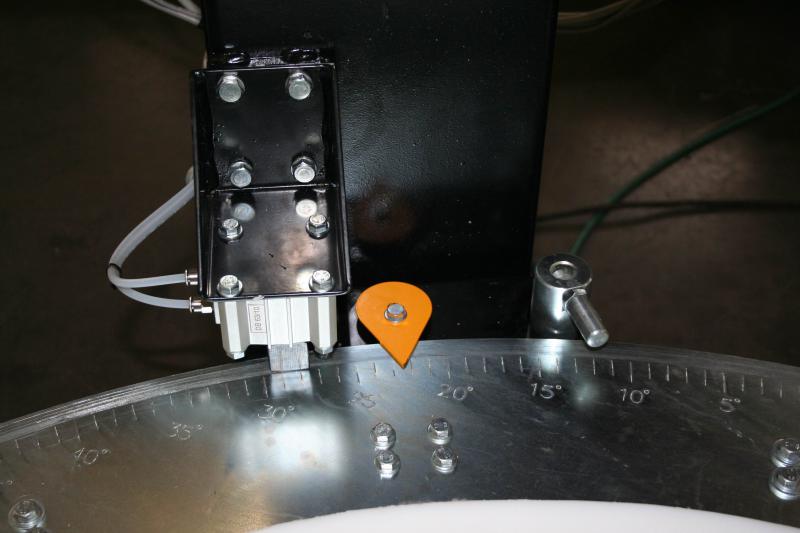

Posizionatore con chiamate

Posizionatore con chiamate

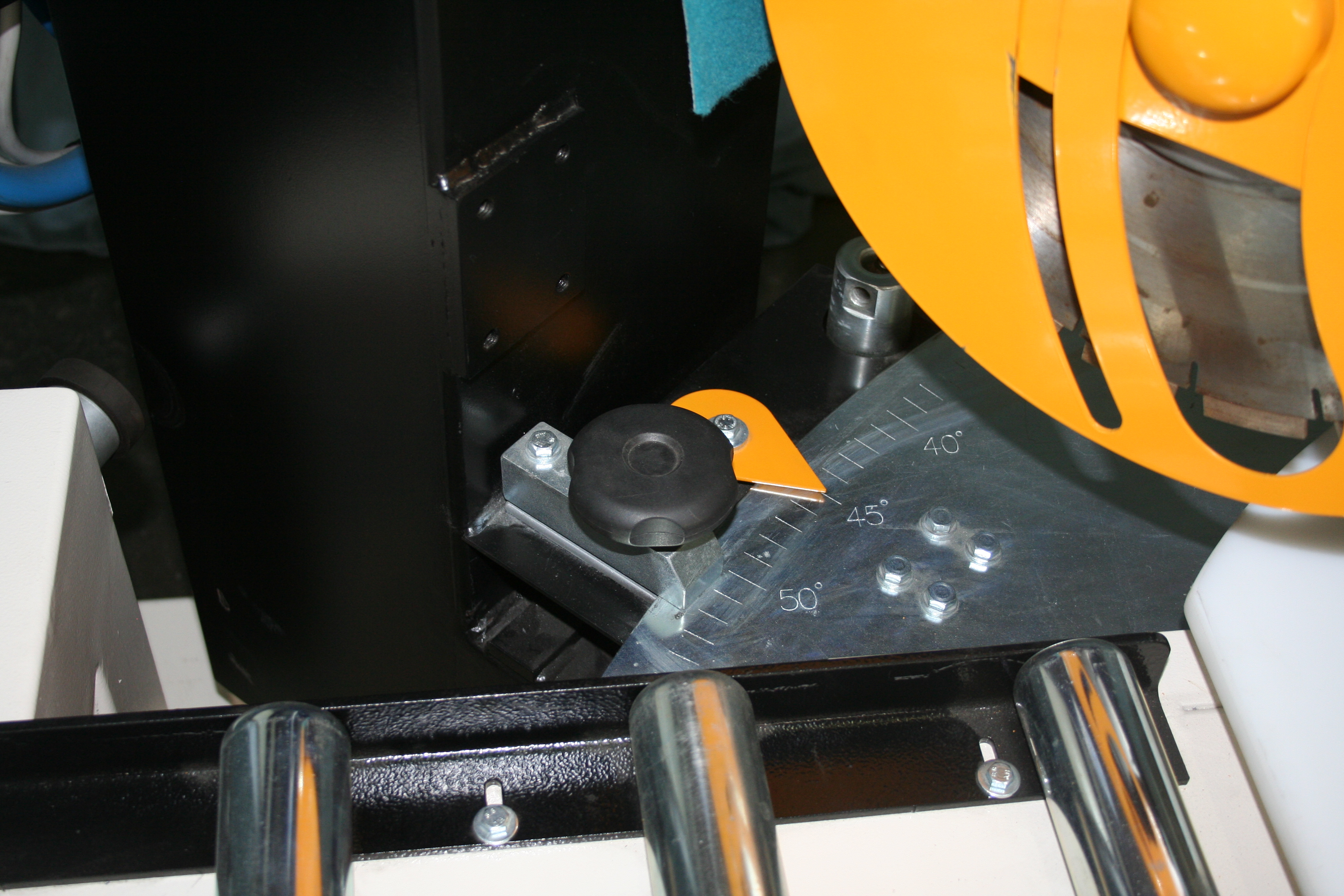

Posizionatore del gruppo testa manuale con bloccaggi preimpostati a +45°, +22.5°, -22.5°, -45°

Vasca di raccolta per l'acqua

Vasca di raccolta per l'acqua

Vasca di raccolta dell’acqua con pompa di ricircolo incorporata per il raffreddamento del disco durante il taglio.
