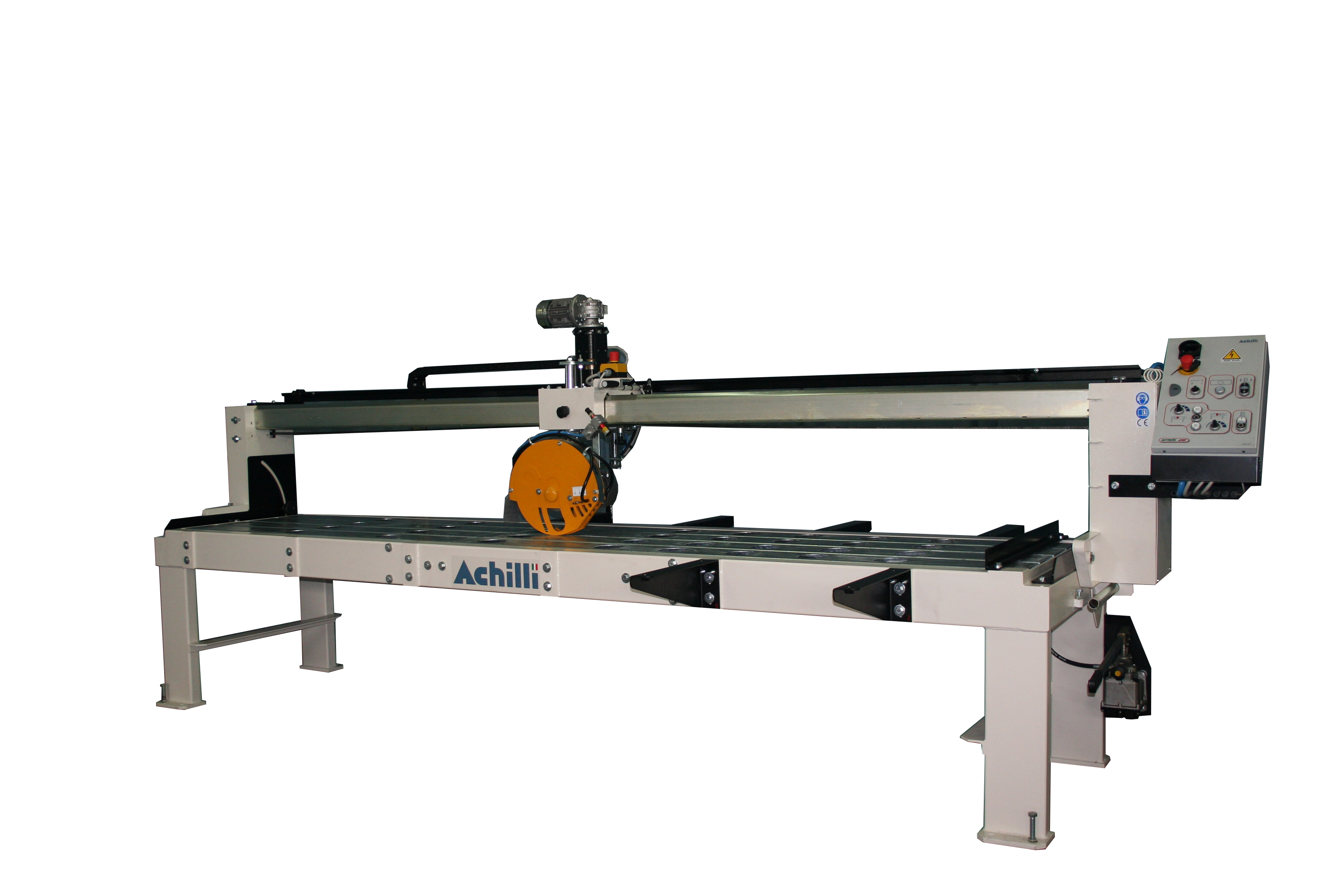

Segatrice a ponte fisso motorizzata TFR A

Per lavorare agevolmente anche lastre di grandi dimensioni

TFR-A è stata progettata assecondando le esigenze dei nostri clienti, è una segatrice motorizzata a ponte fisso robusta e compatta che unisce all’essenzialità delle taglierine più piccole un telaio maggiorato con la possibilità di montare un banco rulliera, per movimentare al meglio anche le lastre più grandi.

Il meglio di Achilli su misura.
Contattaci per i dettagli.
Richiedi personalizzazione
Telaio

Telaio

Telaio robusto e compatto, completamente in acciaio sabbiato e ceramicato (zincatura a caldo su richiesta).

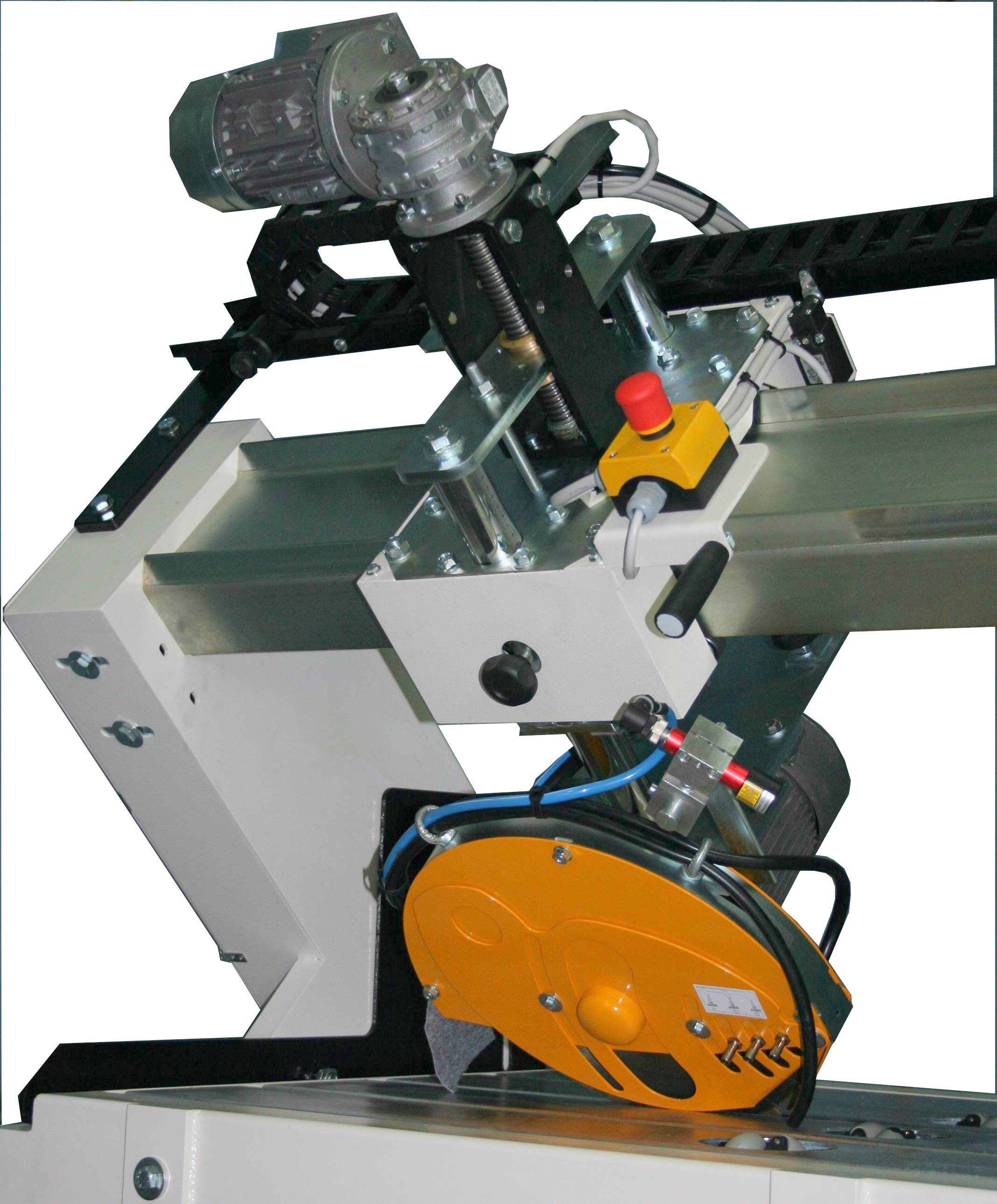

Inclinazione del ponte

Inclinazione del ponte

Inclinazione manuale del ponte per tagli inclinati da 90°a 45°.

Avanzamento

Avanzamento

Spostamento motorizzato della testa con velocità regolabile nei due sensi di marcia.

Piano di lavoro

Piano di lavoro

Piano di lavoro composto da liste di acciaio zincato.

Regolazione profondità di taglio

Regolazione profondità di taglio

Regolazione motorizzata profondità di taglio su asse “Z” a mezzo motoriduttore.

Sostegni e battuta laterale

Sostegni e battuta laterale

Il piano di lavoro è dotato di 6 sostegni laterali per sostenere anche le lastre più grandi e battuta laterale per agevolare il taglio dei pezzi.

Vantaggi

TFR-A è una segatrice compatta e robusta ideale per il taglio di lastre in pietra di grandi dimensioni:

  • Completamente personalizzabile in base alle esigenze del cliente;
  • Massima precisione di taglio garantita dallo speciale design della trave;
  • Adatta per il taglio di lastre in ceramica e materiali sinterizzati;
  • Banco maggiorato per movimentare anche le lastre più pesanti;
  • Spostamento motorizzato della testa con velocità regolabile nei due sensi di marcia;
  • Disponibile anche in versione con avanzamento manuale: TFR-C.
Dati tecnici
  TFR-A TFR-A HT
Taglio utile 3300 mm 3300 mm
Diametro disco diamantato 250-300-350 mm 400-450-500 mm
Foro disco diamantato 25.4 mm 25.4 mm
Potenza motore principale

5kW = 7HP  (3ph.)

4kW = 5.5HP  (3ph.)

Velocità rotazione motore principale  2800 rpm a 50Hz – 3400 rpm a 60Hz 1400 rpm a 50Hz – 1700 rpm a 60Hz
Tensione-frequenza standard

400V-50/60Hz  /230V-60Hz  3ph.

400V-50/60Hz  /230V-60Hz  3ph.



Accessori
Velocità variabile

Velocità variabile

Regolazione elettronica della velocità del motore principale, per regolare la velocità del disco a seconda del materiale lavorato.

Accessorio per tagli paralleli

Accessorio per tagli paralleli

Dispositivo porta battuta laterale per facilitare l’esecuzione di tagli paralleli; tramite un volantino laterale viene fatta scorrere parallelamente alla linea di taglio così da evitare ripetuti tentativi di misurazione manuale.

Lo spostamento viene visualizzato tramite un indicatore di posizione decimale.

Controllo PLC

Controllo PLC

Unità di controllo PLC per la programmazione di tagli a passate.

Banco di lavoro con rulli

Banco di lavoro con rulli

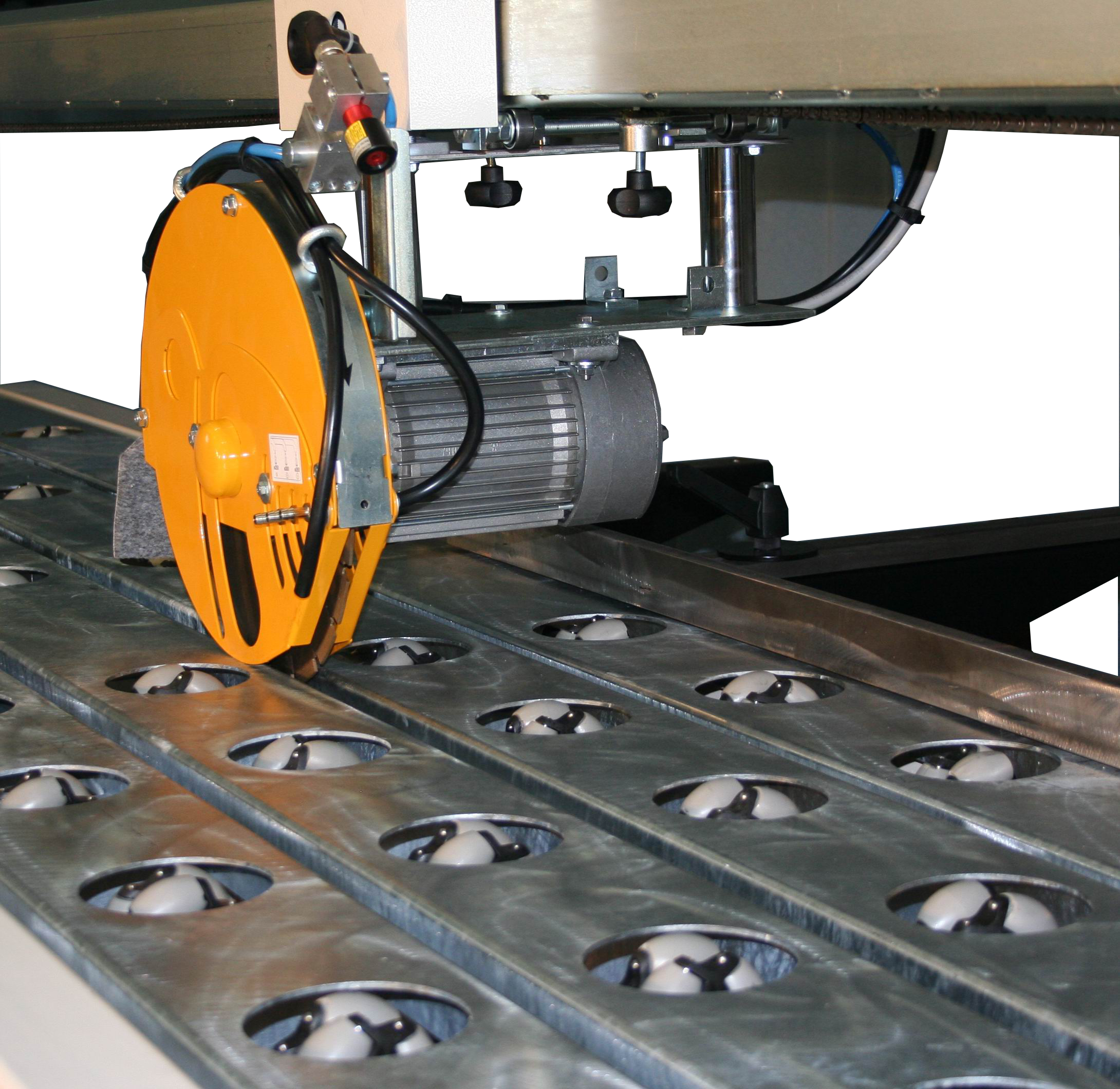

Banco di lavoro con rulli per agevolare il posizionamento delle lastre, dotato di rulli omnidirezionali con salita-discesa manuale o automatica.

Banco laterale con rulli

Banco laterale con rulli

Banco laterali con rulli per facilitare il caricamento delle lastre. Dimensioni: 1510x865 mm

Laser

Laser

Dispositivo laser di puntamento, montato sulla testa che indica la linea di taglio del disco.

Vasca di raccolta per l'acqua

Vasca di raccolta per l'acqua

Vasca di raccolta dell’acqua con pompa di ricircolo incorporata per il raffreddamento del disco durante il taglio.
