Fresa a ponte monoblocco 4 o 5 assi GOLD
Fresa a ponte di ultima generazione per la massima precisione di taglio

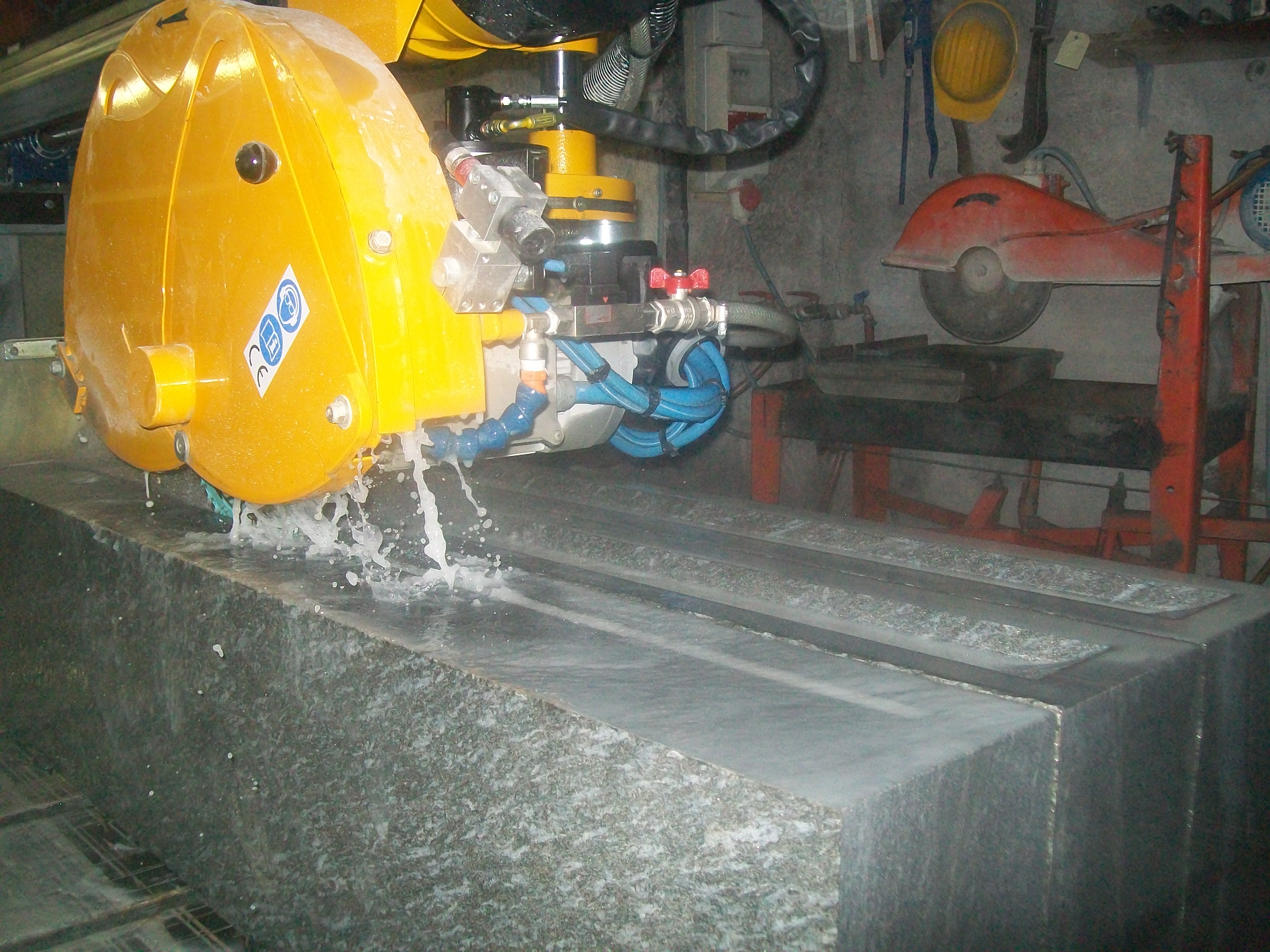

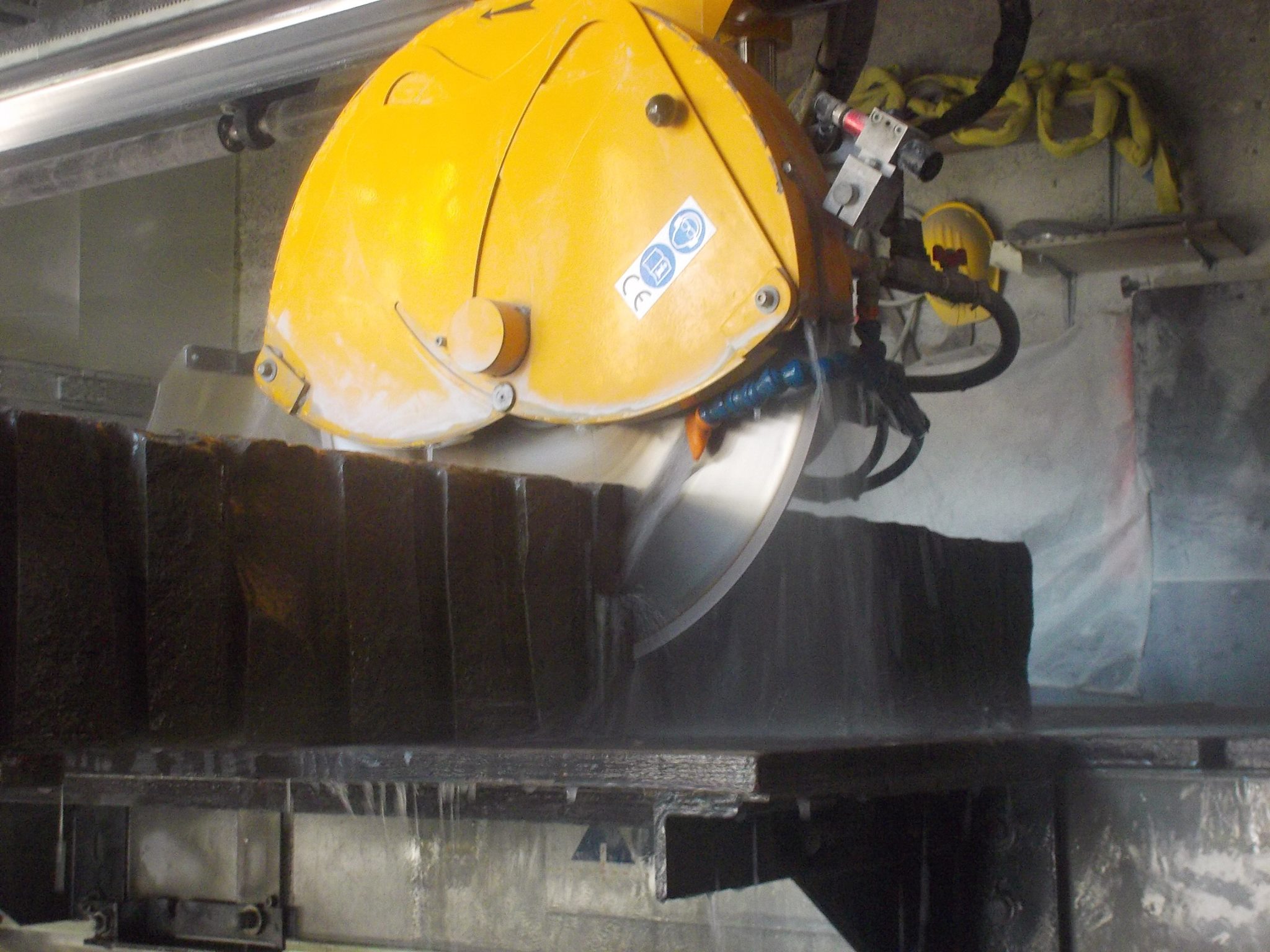

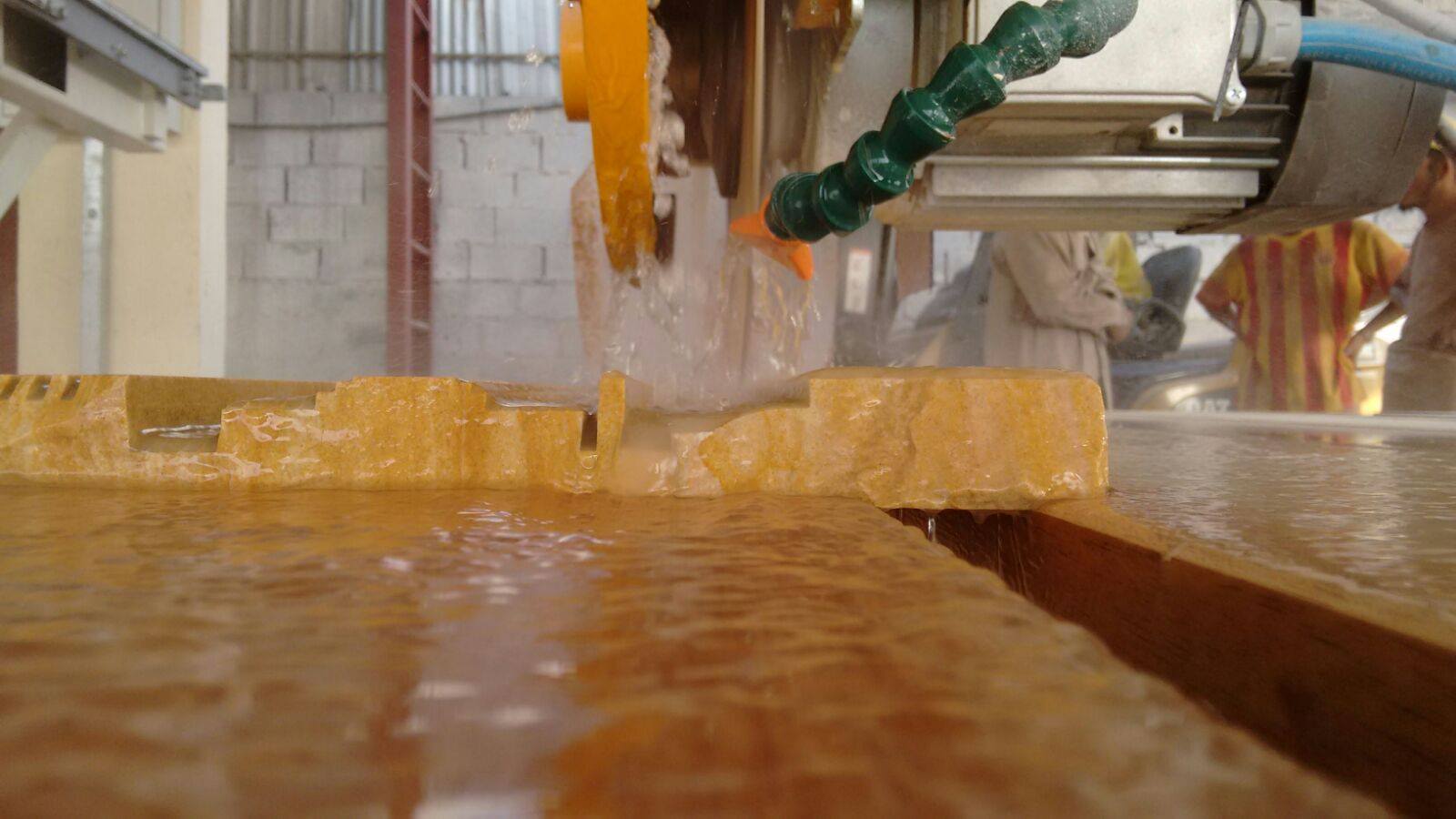

Segatrice a ponte mobile a 4 o 5 assi per lastre in pietra, con rotazione automatica della testa per tagli trasversali e longitudinali in tutte le direzioni. Scorrimento su guide d’acciaio con pattini a ricircolo di sfere e inverter digitali per garantire la massima precisione di taglio. L'inclinazione della testa fino a 0° permette l'esecuzione di tagli inclinati e orizzontali, con possibilità di montare foretto 1/2'' gas per fare fori sulle lastre.
Telaio
Telaio robusto e compatto, completamente in acciaio sabbiato e ceramicato (zincatura a caldo su richiesta).
Rotazione testa

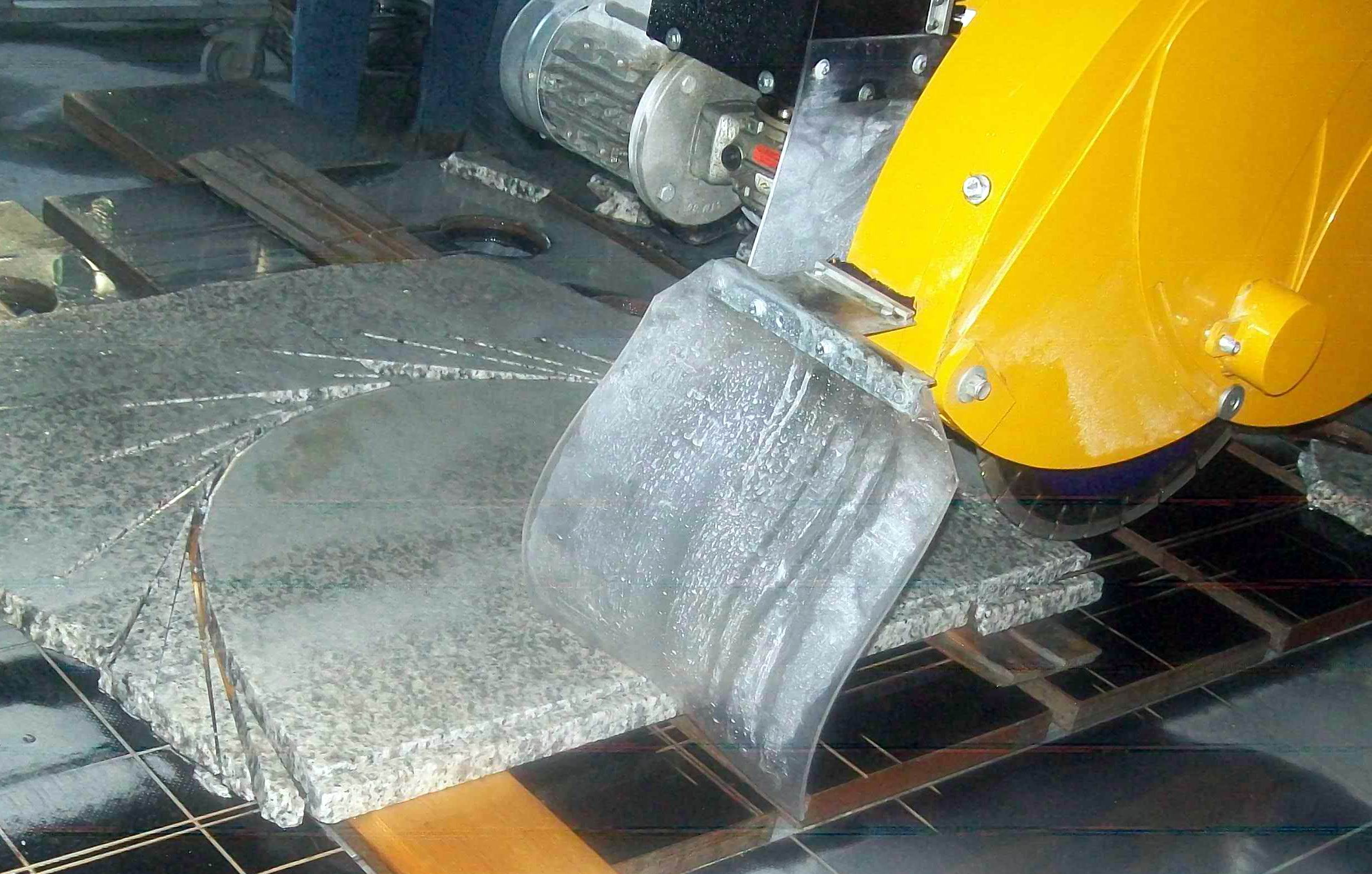

Rotazione automatica della testa per eseguire tagli dritti interpolati e tagli diagonali in tutte le direzioni.
Avanzamento
Spostamento motorizzato della testa con velocità regolabile su tre assi.
Scorrimento su guide d’acciaio con pattini a ricircolo di sfere e inverter digitali per garantire la massima precisione.
Soffietti di protezione inclusi.

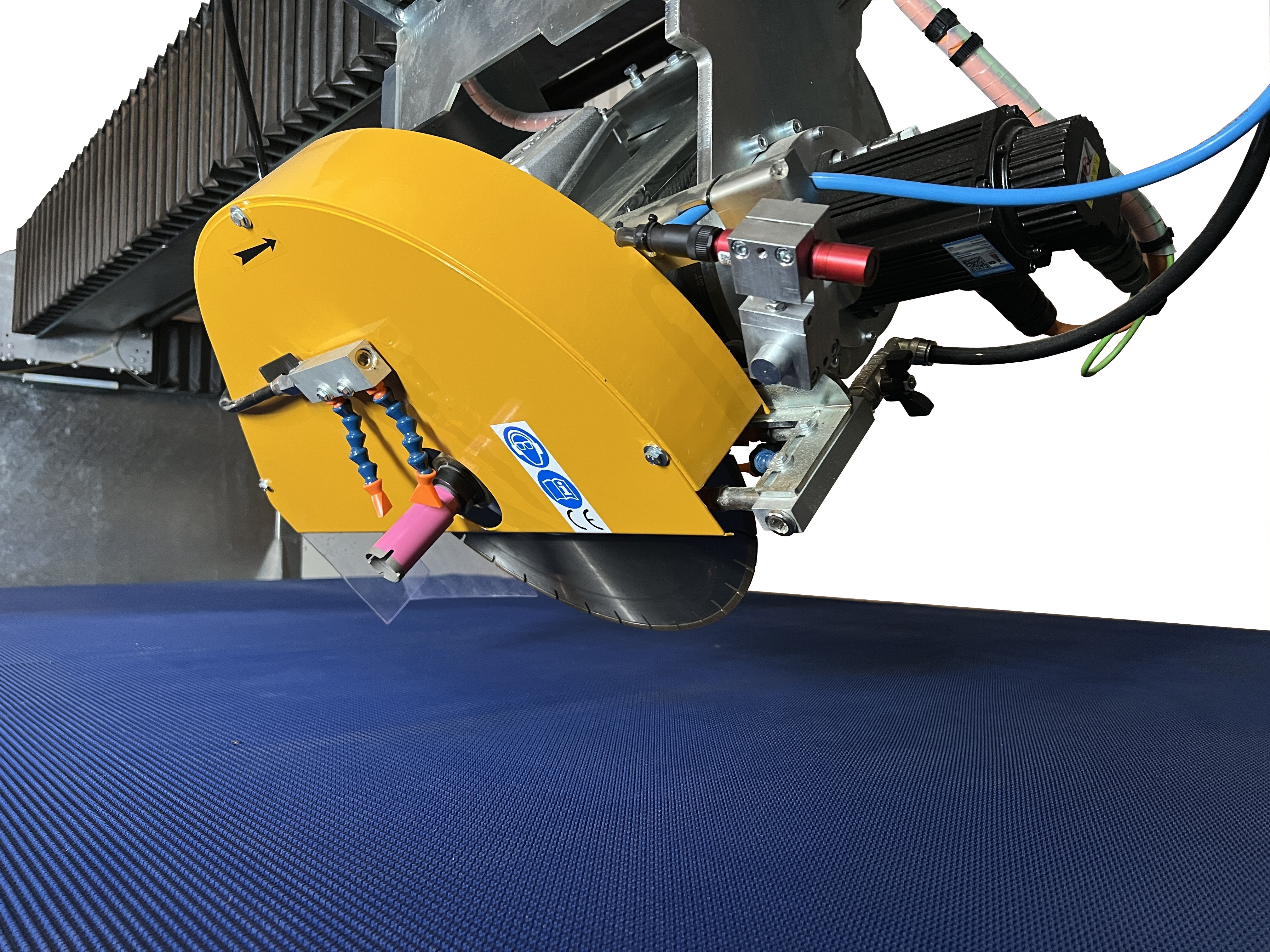

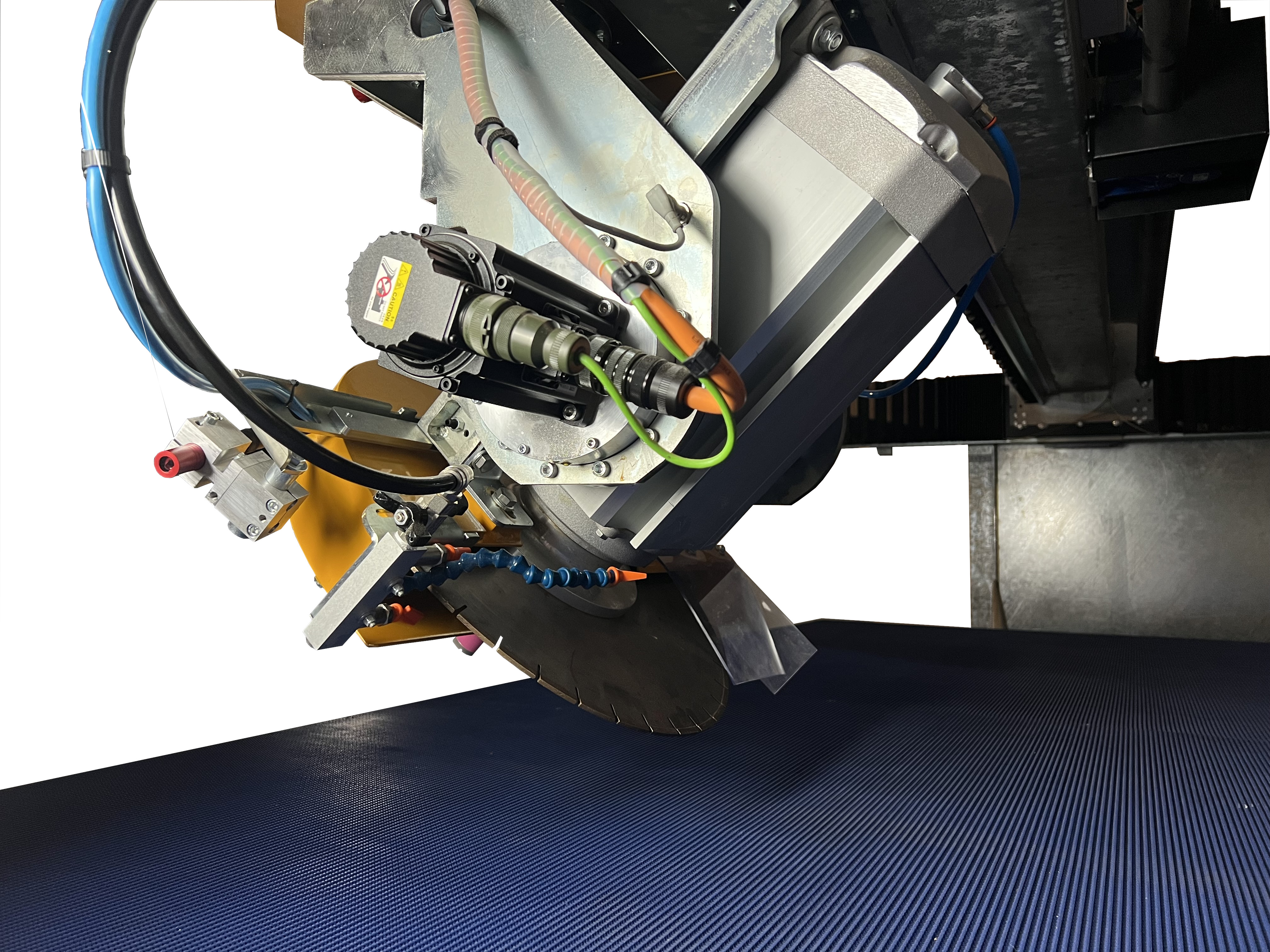

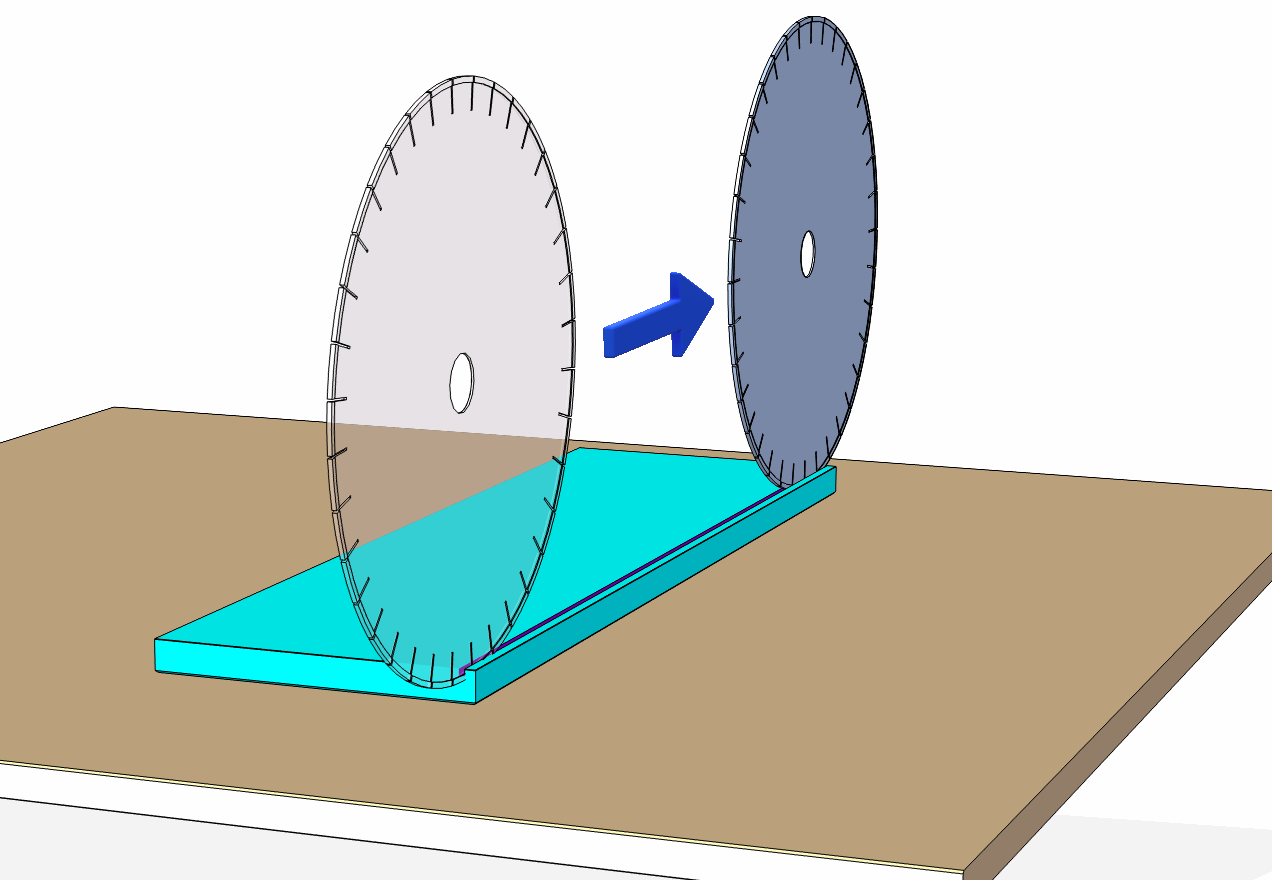

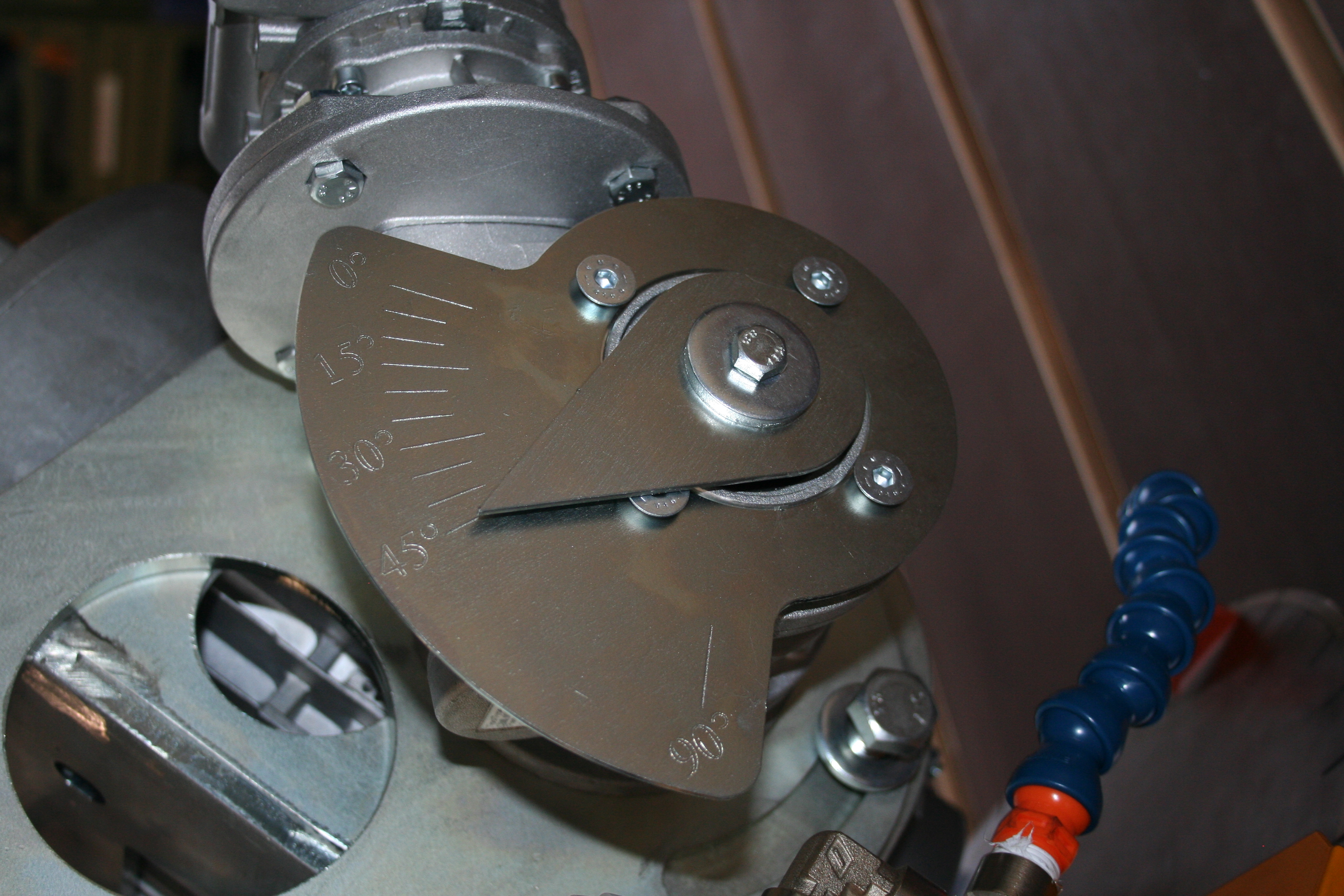

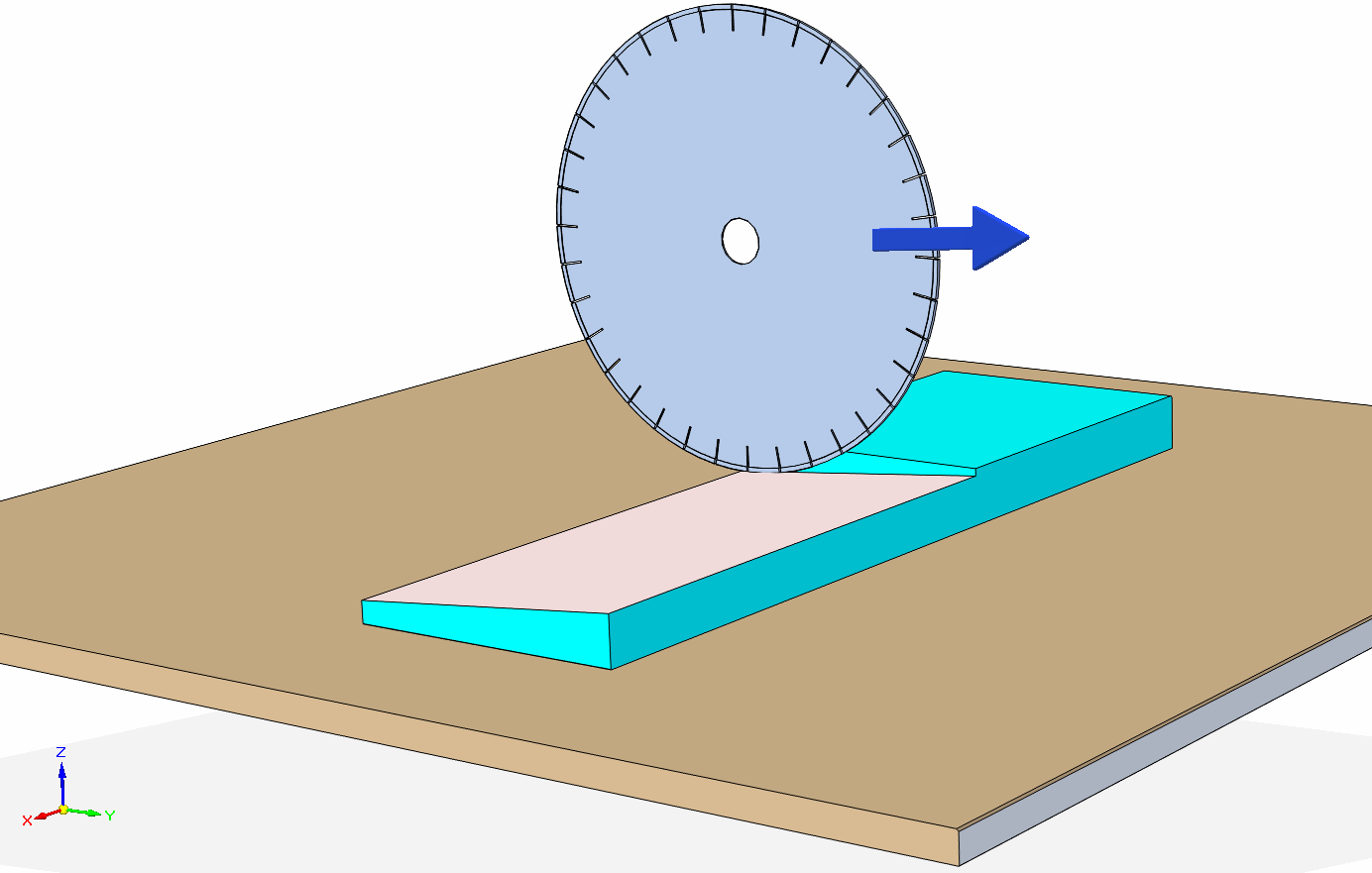

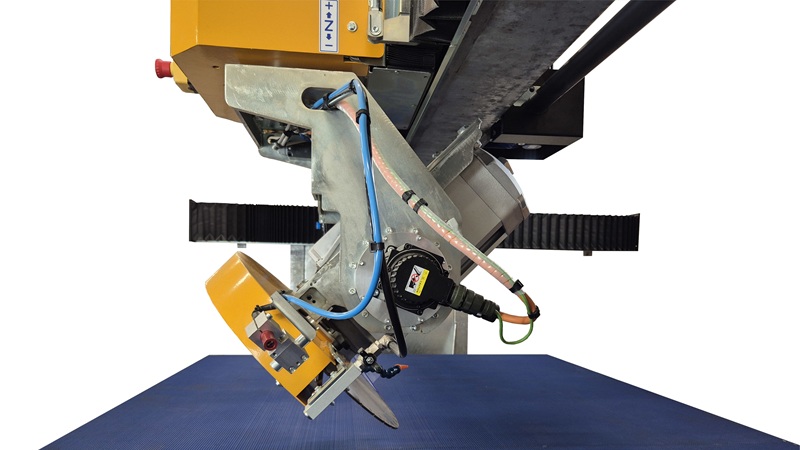

Inclinazione testa

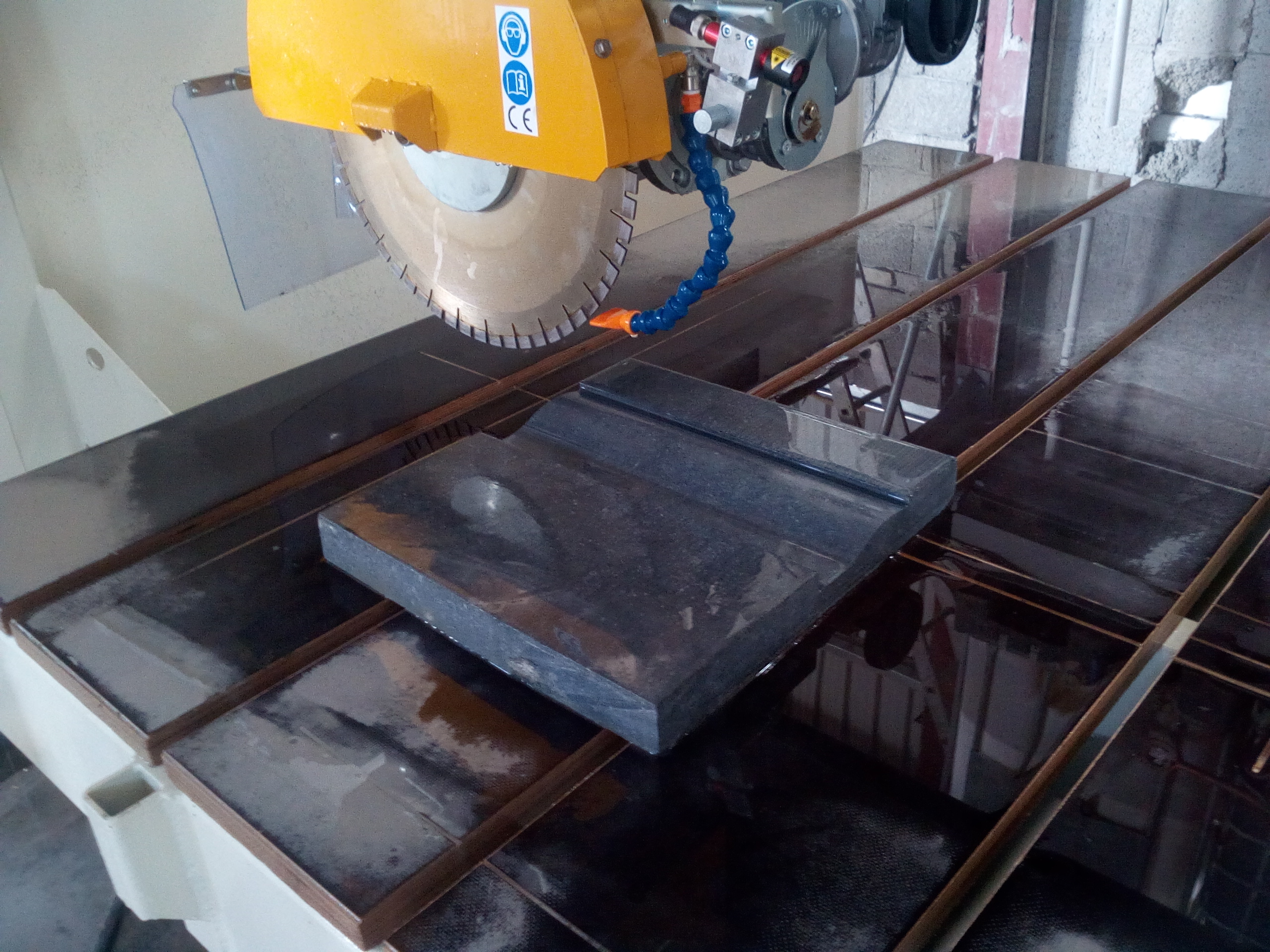

Inclinazione del disco da 90° a 0° per tagli inclinati e orizzontali. Possibilità di montare foretto 1/2” gas e eseguire programmi automatici di foratura.

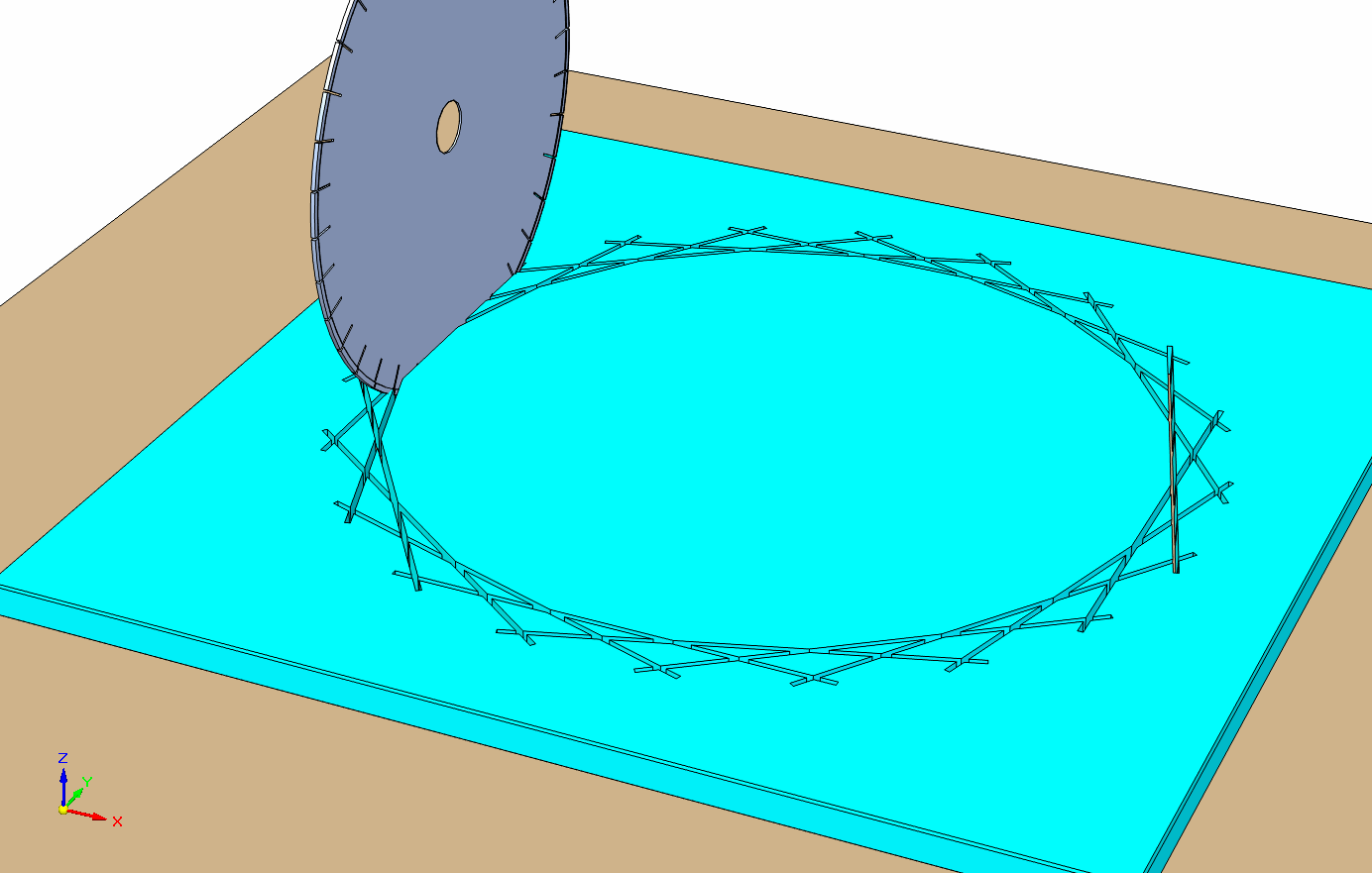

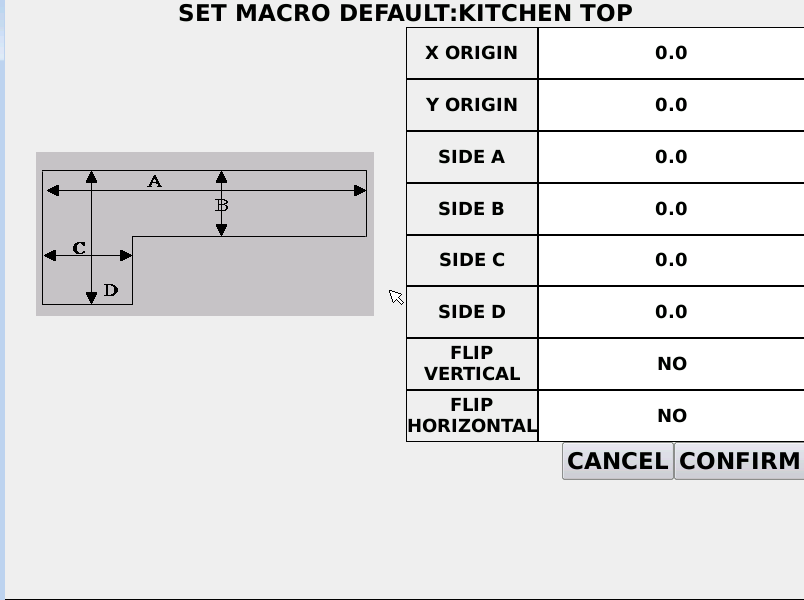

Macro

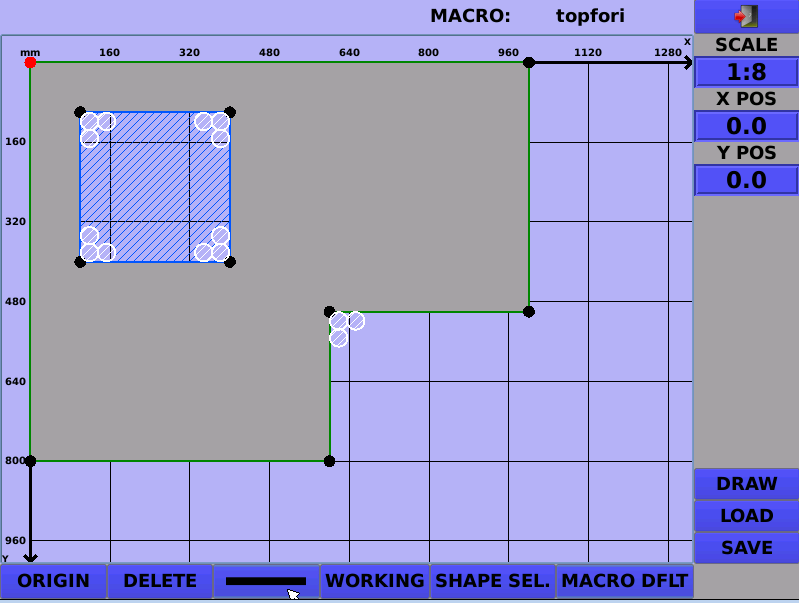

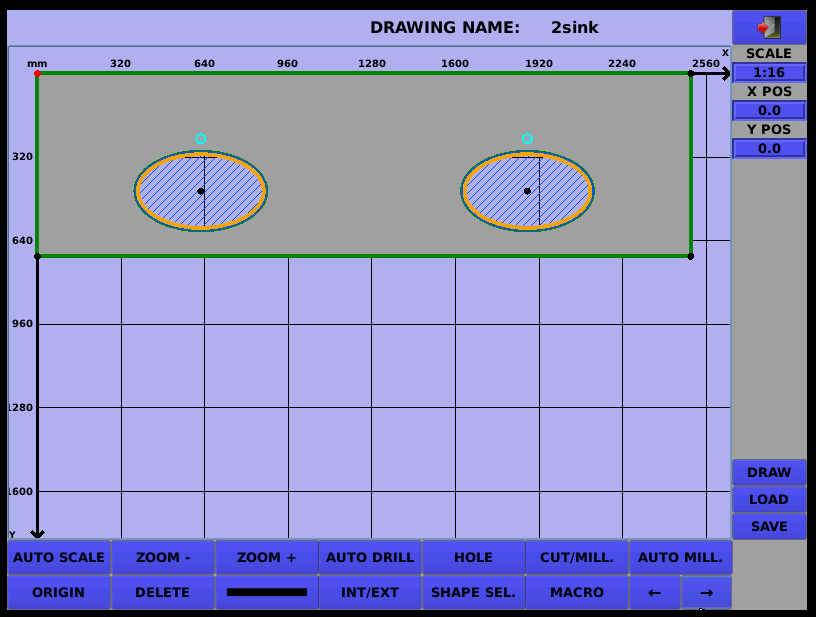

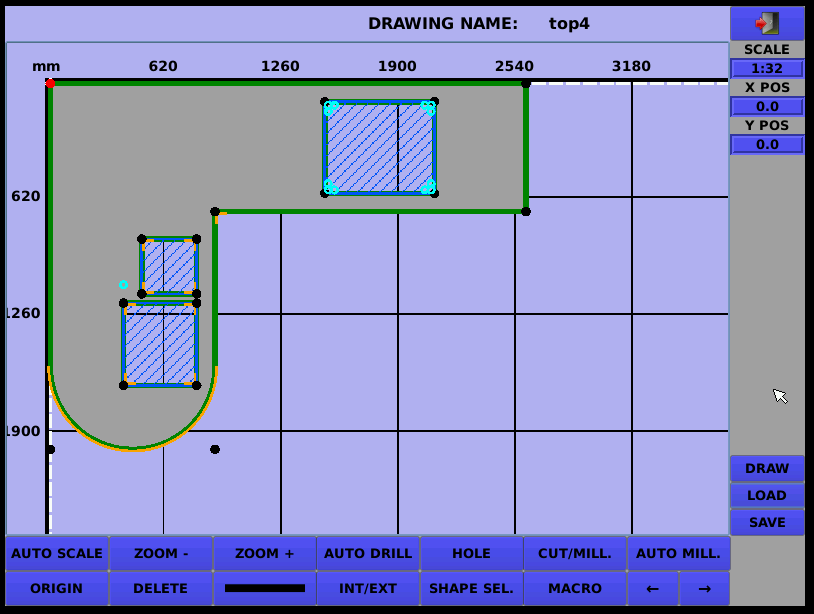

L'ambiente MACRO del controllo assi permette la creazione di forme preimpostate quali quadrato, rettangolo, esagono, ottagono, top da cucina L, trapezio, piano ribassato.

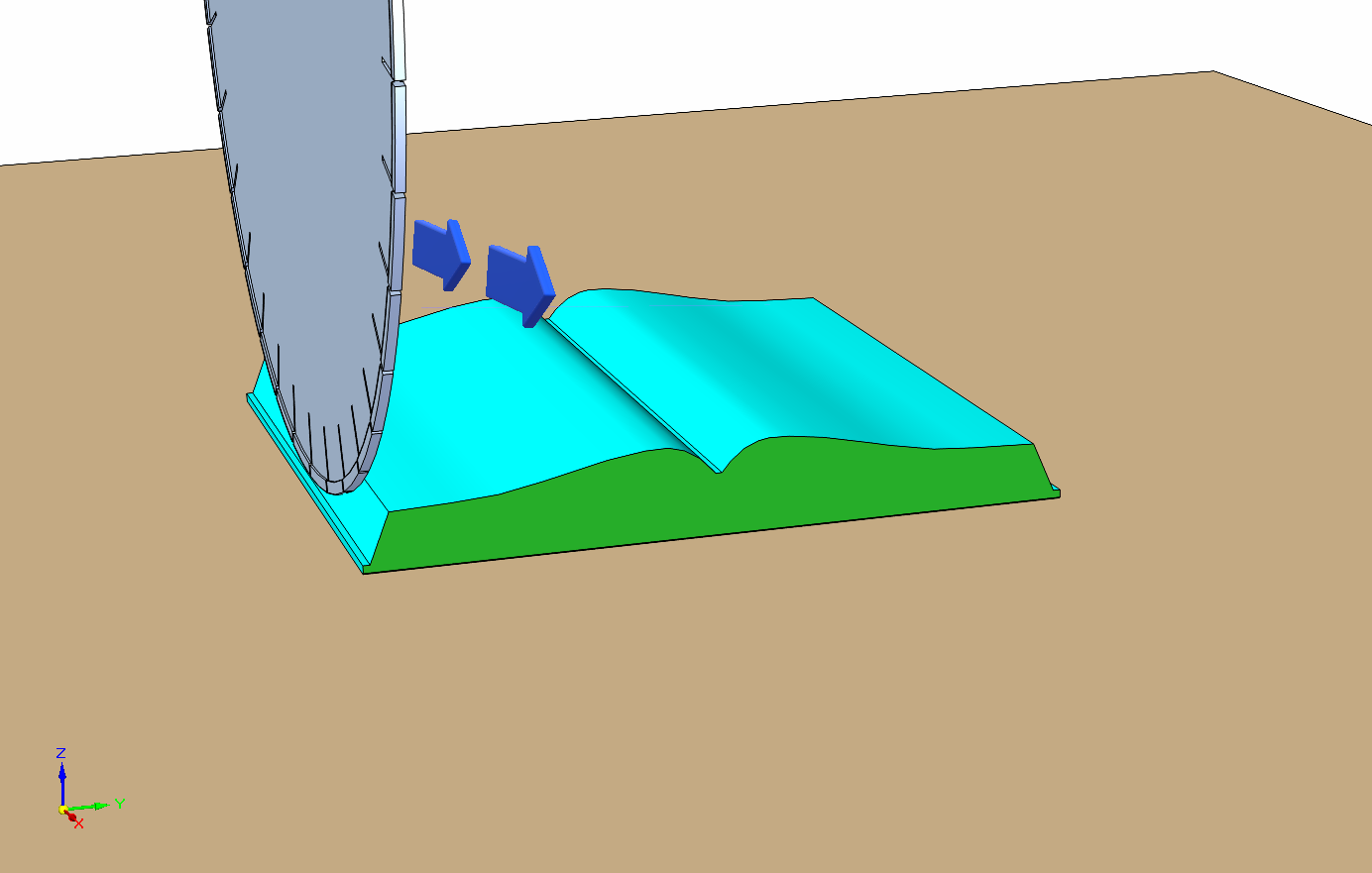

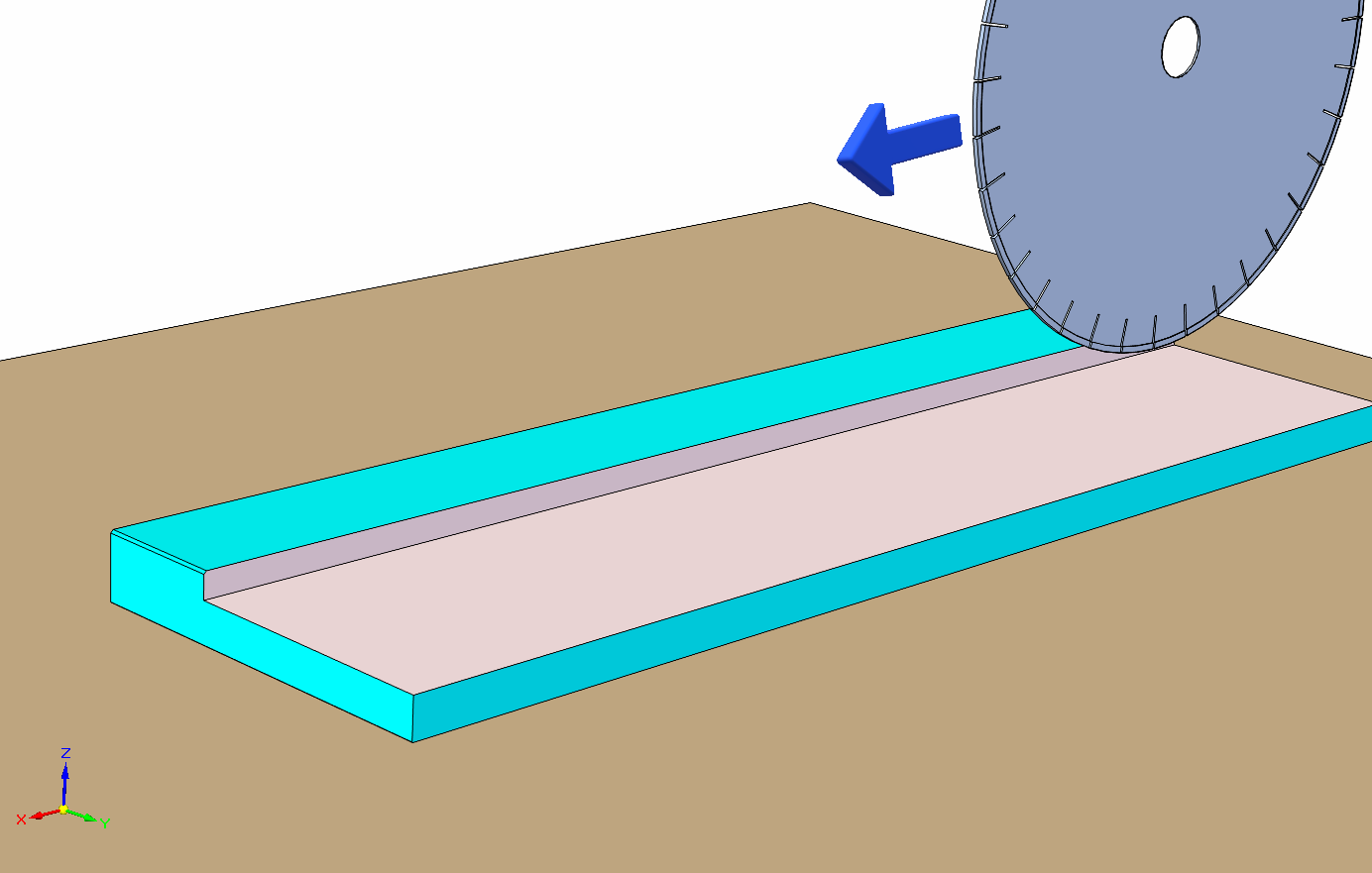

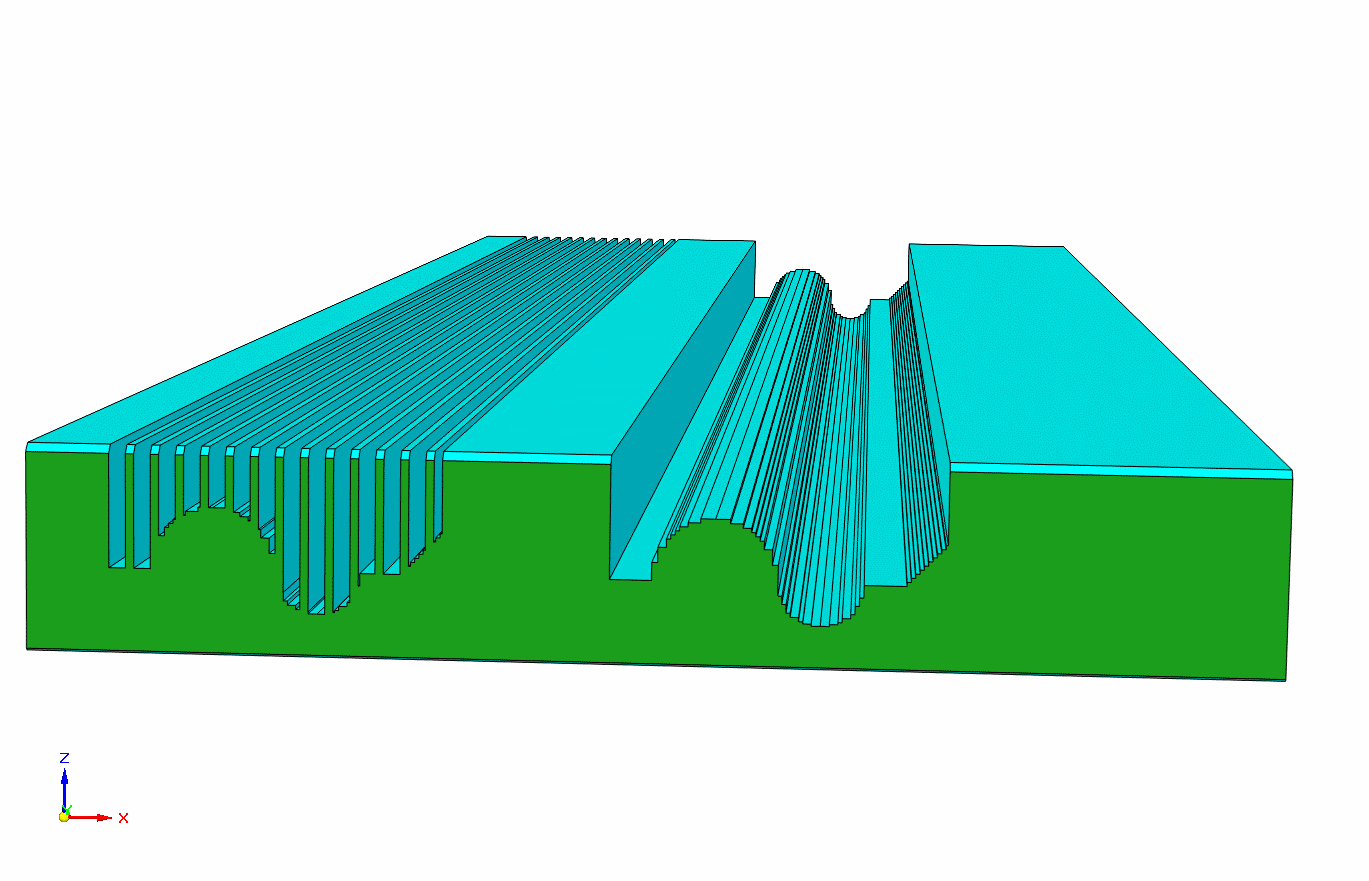

Profilatura superficiale

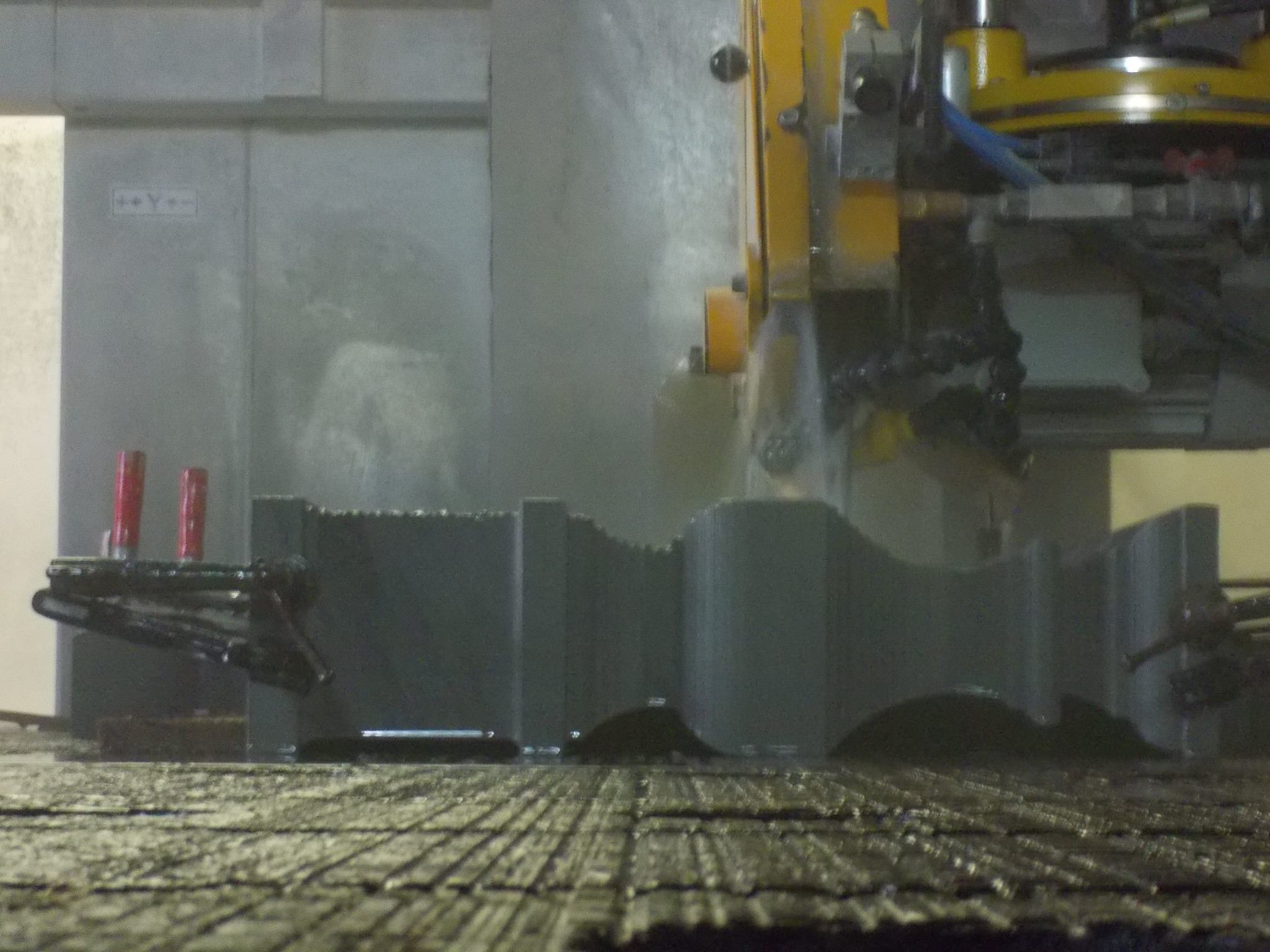

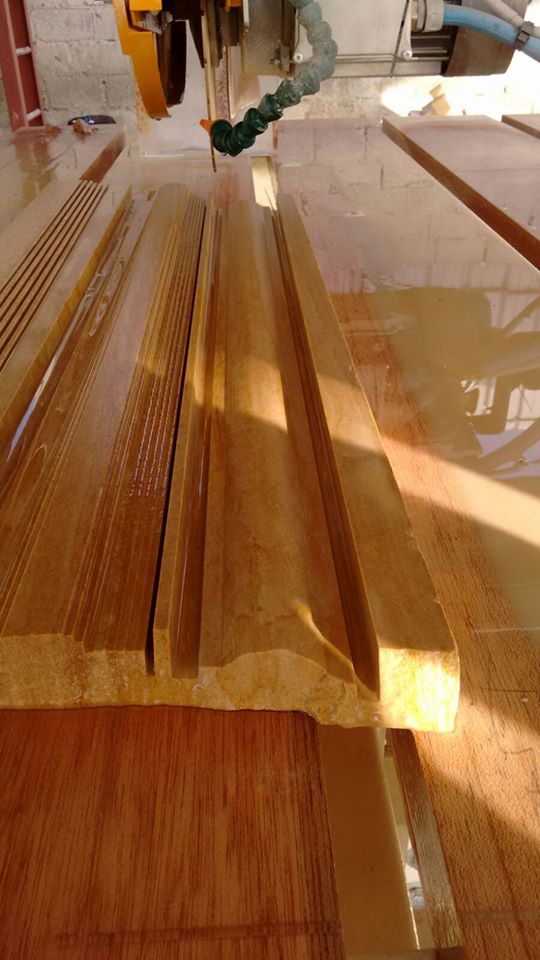

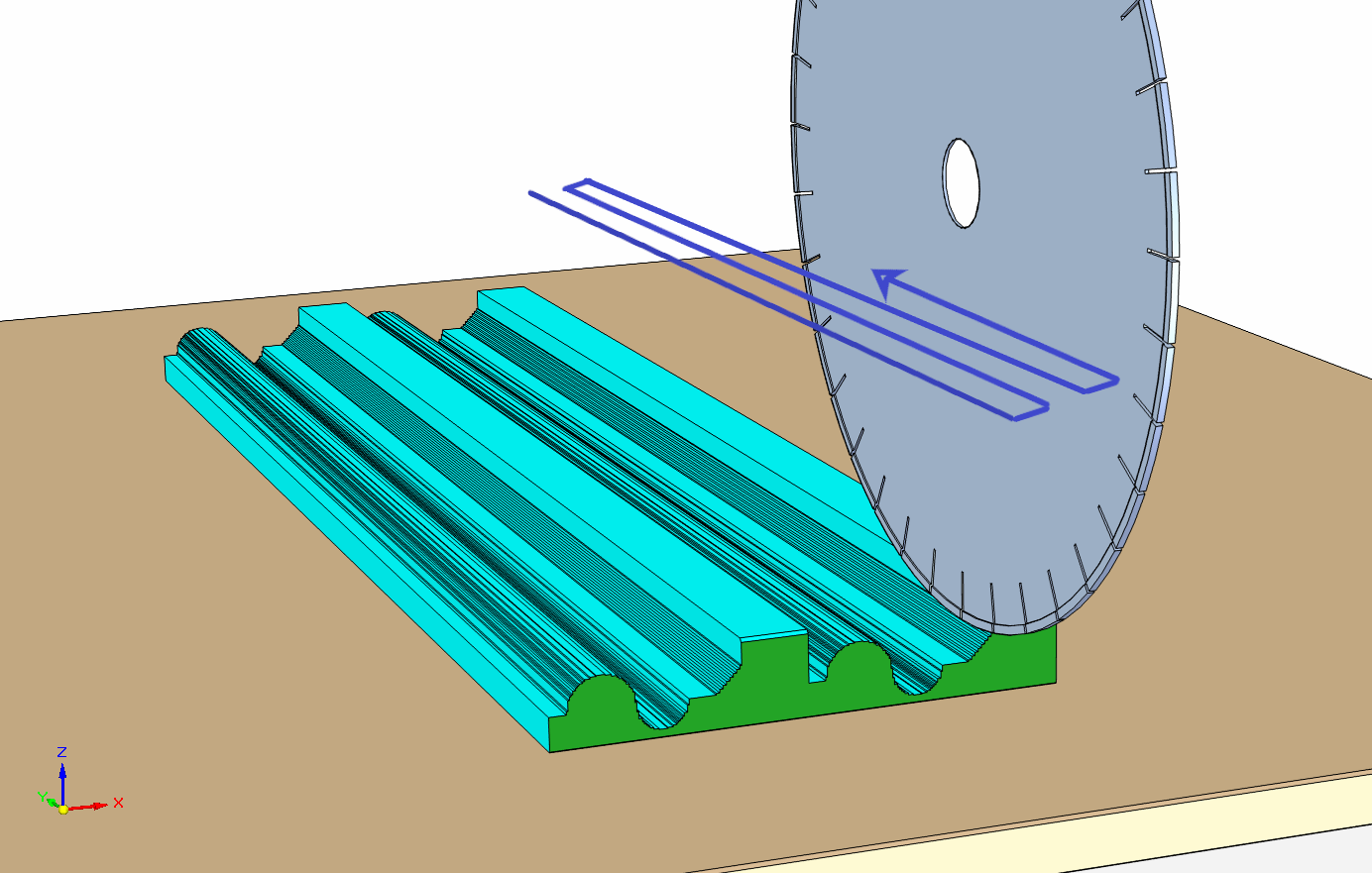

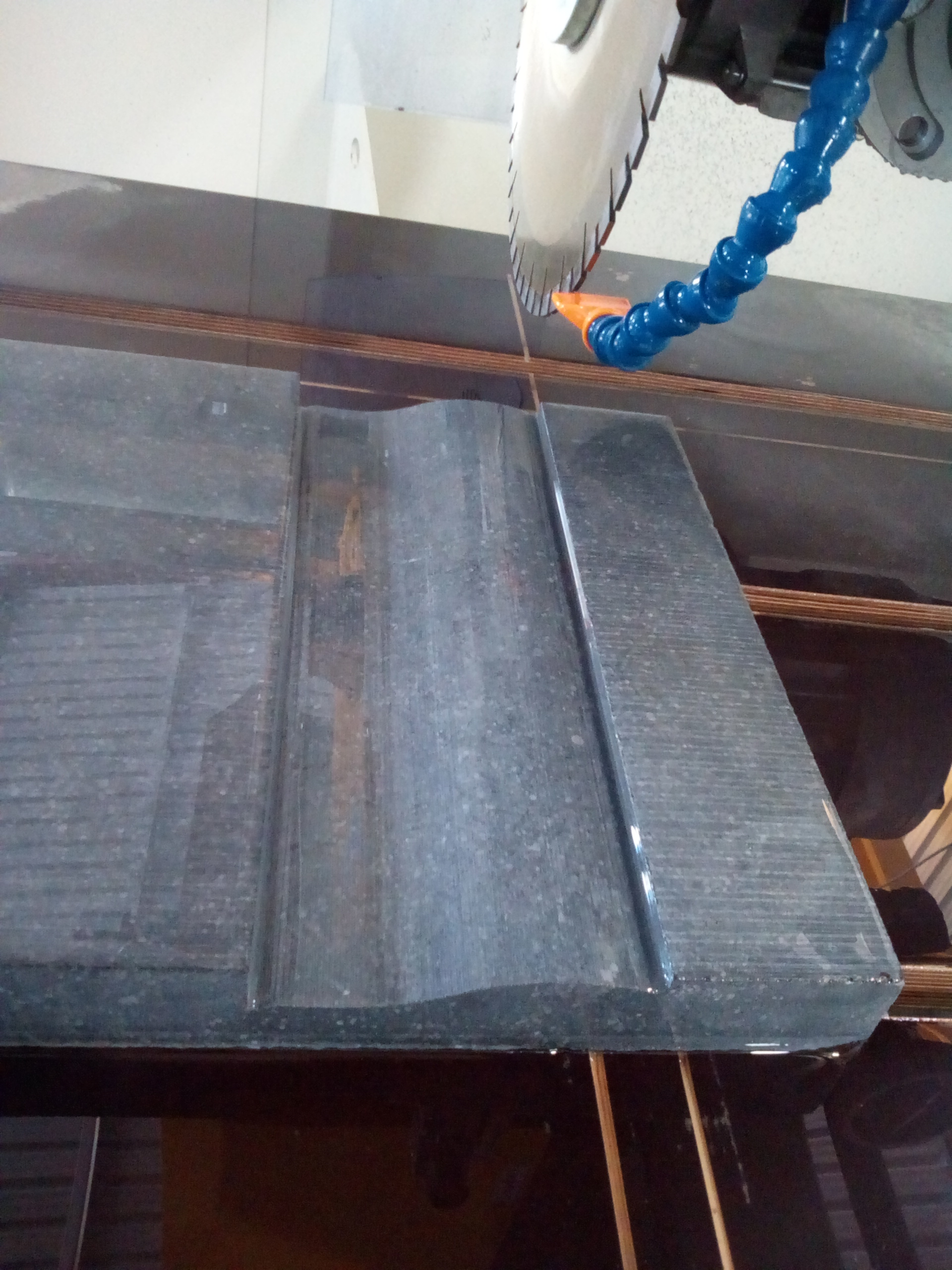

L'ambiente PROFILATURA del controllo assi permette di creare cornici artistiche e decorazioni per arte funeraria, colonne quadrate o capitelli.
Banco di lavoro
Disponibile con banco di lavoro fisso o inclinabile.

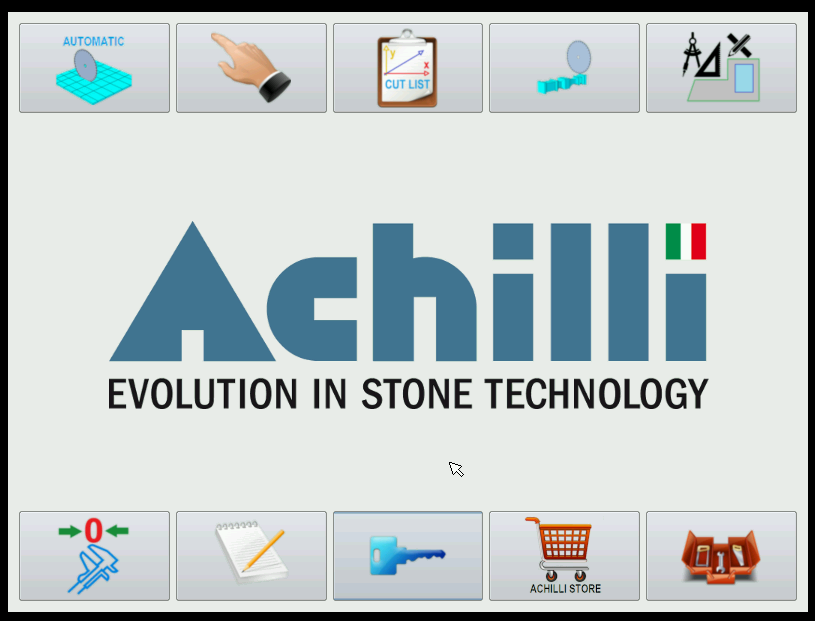

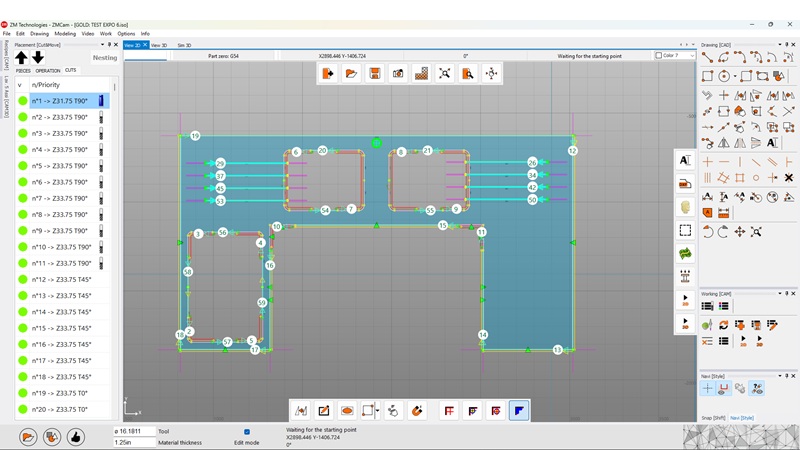

Controllo CNC

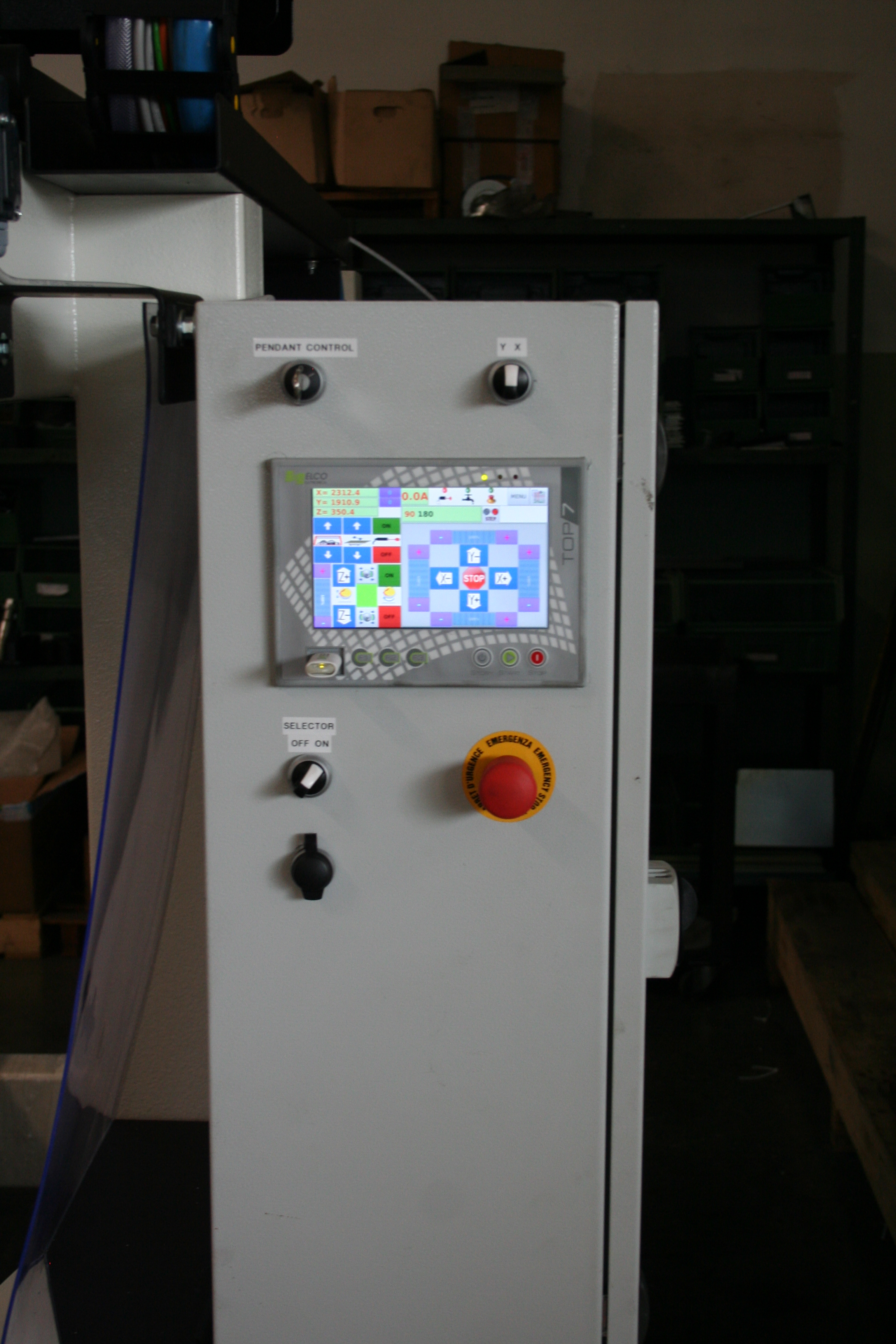

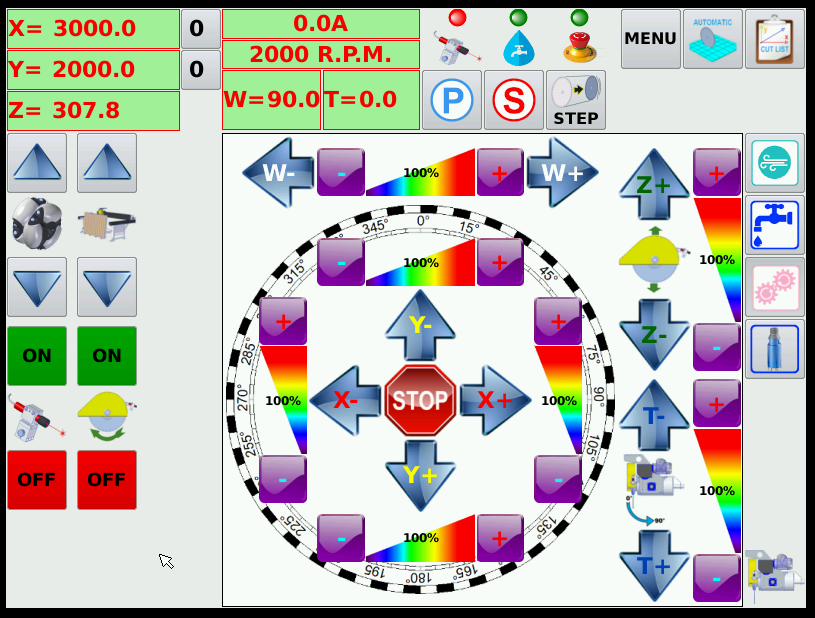

Programmazione dei tagli a mezzo controllo assi CNC, con display touch-screen a colori, estremamente semplice e versatile. Permette l’esecuzione automatica di programmi di taglio senza intervento manuale.
Laser
Dispositivo laser di puntamento, montato sulla testa che indica la linea di taglio del disco.
Pulsantiera
Pulsantiera mobile che consente l’immediato spostamento della testata quando l’operatore si trova lontano dalla postazione di comando.
GOLD è una fresa a ponte mobile di ultima generazione per lavorare lastre in pietra e ceramica:
- Completamente personalizzabile in base alle esigenze del cliente;
- Versione monoblocco facilmente installabile;
- Massima precisione di taglio garantita dallo scorrimento della testa su guide d’acciaio con pattini a ricircolo di sfere e inverter digitali;
- Rotazione automatica della testa;
- Inclinazione della testa manuale o automatica gestita da CNC fino a 0°;
- Controllo CNC facile da utilizzare: la fresa può lavorare in modalità automatica o in modalità manuale per dare all'operatore il pieno controllo delle operazioni di taglio;
- Le forme di taglio più utilizzate sono già precaricate sul software come l'esecuzione di quadrato, rettangolo, esagono, ottagono, top da cucina a L, trapezio, piano ribassato, ecc.
- Profilatura superficiale: per creare cornici artistiche e decorazioni per arte funeraria, colonne quadrate e capitelli;
- Possibilità di montare foretto 1/2'' gas e programmare cicli di foratura, utile per il taglio degli angoli e per togliere la tensione sui materiali sinterizzati.
| Corsa asse X | 3500/3900 mm |
|---|---|
| Corsa asse Y | 2350 mm |
| Corsa asse Z | 330 mm |
| Diametro disco diamantato | 525 mm |
| Foro disco diamantato | 50 mm |
| Inclinazione della testa | 90° - 0° |
| Rotazione testa | 0°- 360° |
| Potenza motore principale | 11kW = 15HP |
| Velocità variabile motore principale | 800 - 3000 rpm |
| Tensione-frequenza standard | 3ph. 400V-50/60Hz 230V-60Hz |
Telaio zincato
Telaio zincato a caldo per la massima durata della macchina.
Inclinazione banco di lavoro
Inclinazione oleodinamica motorizzata del banco di lavoro, per facilitare il carico delle lastre. Dimensioni piano di lavoro 3500x2200mm.

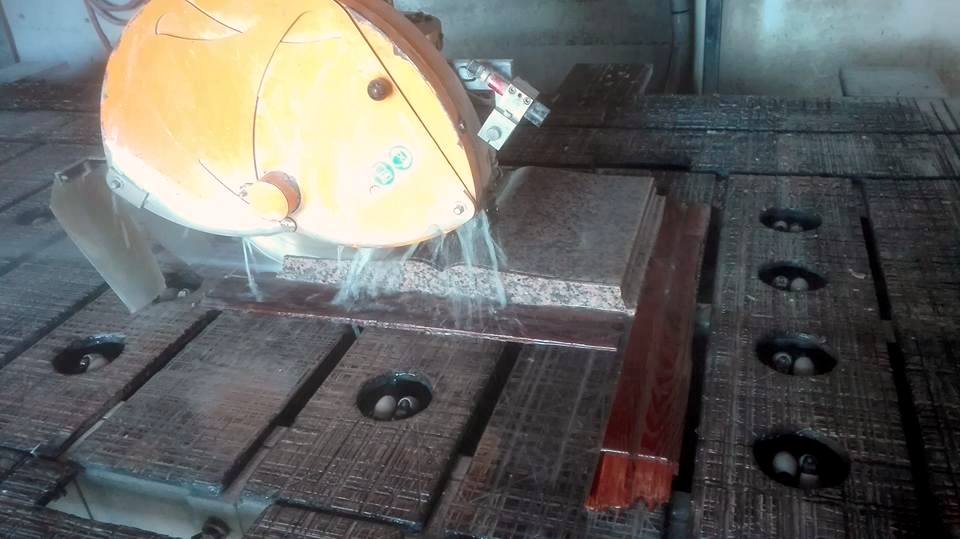

Banco di lavoro con rulli
Banco rulliera motorizzata per agevolare la movimentazione delle lastre, dotato di rulli omnidirezionali con salita e discesa motorizzata.

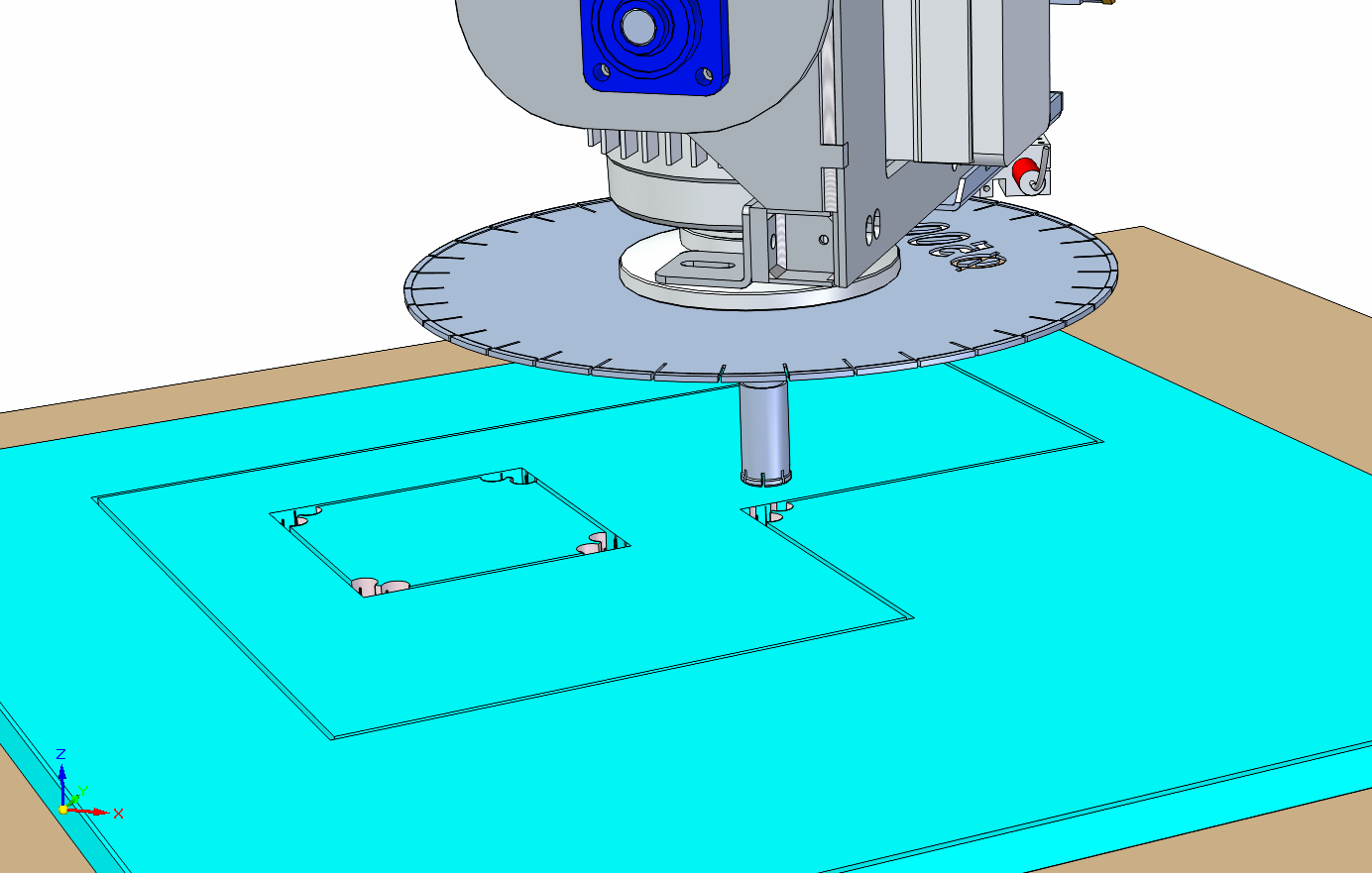

Foratura: ambiente per il controllo numerico CNC
Software per la realizzazione di un ciclo di foratura automatico. La testa della fresa sarà dotata di un attacco 1/2" GAS e passaggio di liquido refrigerante per l'utensile e aria compressa per facilitare l'eiezione del materiale.
Vasca di raccolta
Vasca di raccolta dell’acqua con pompa di ricircolo incorporata, disponibile su modelli a banco fisso.
Espansione Software per fresa incrementale

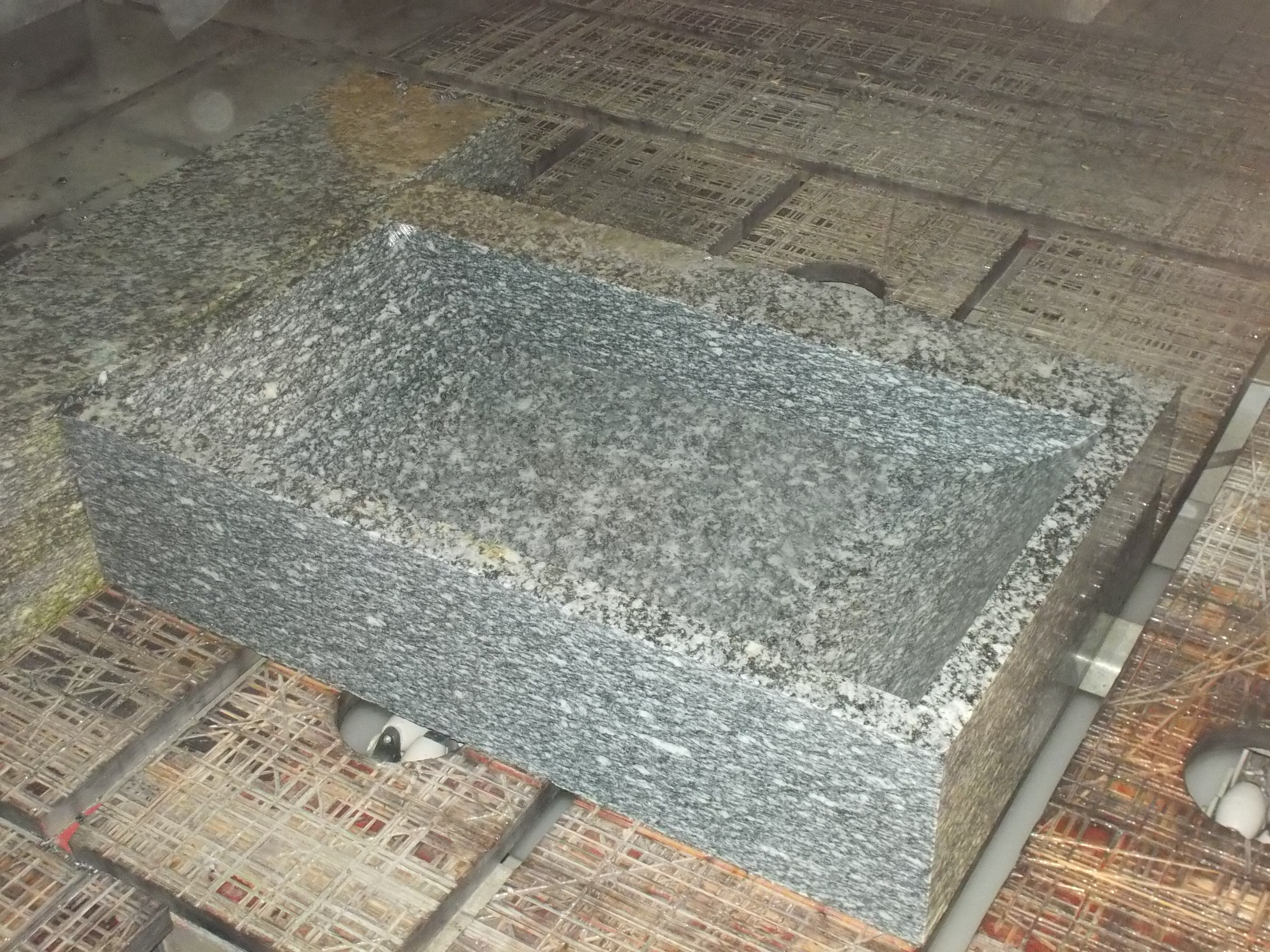

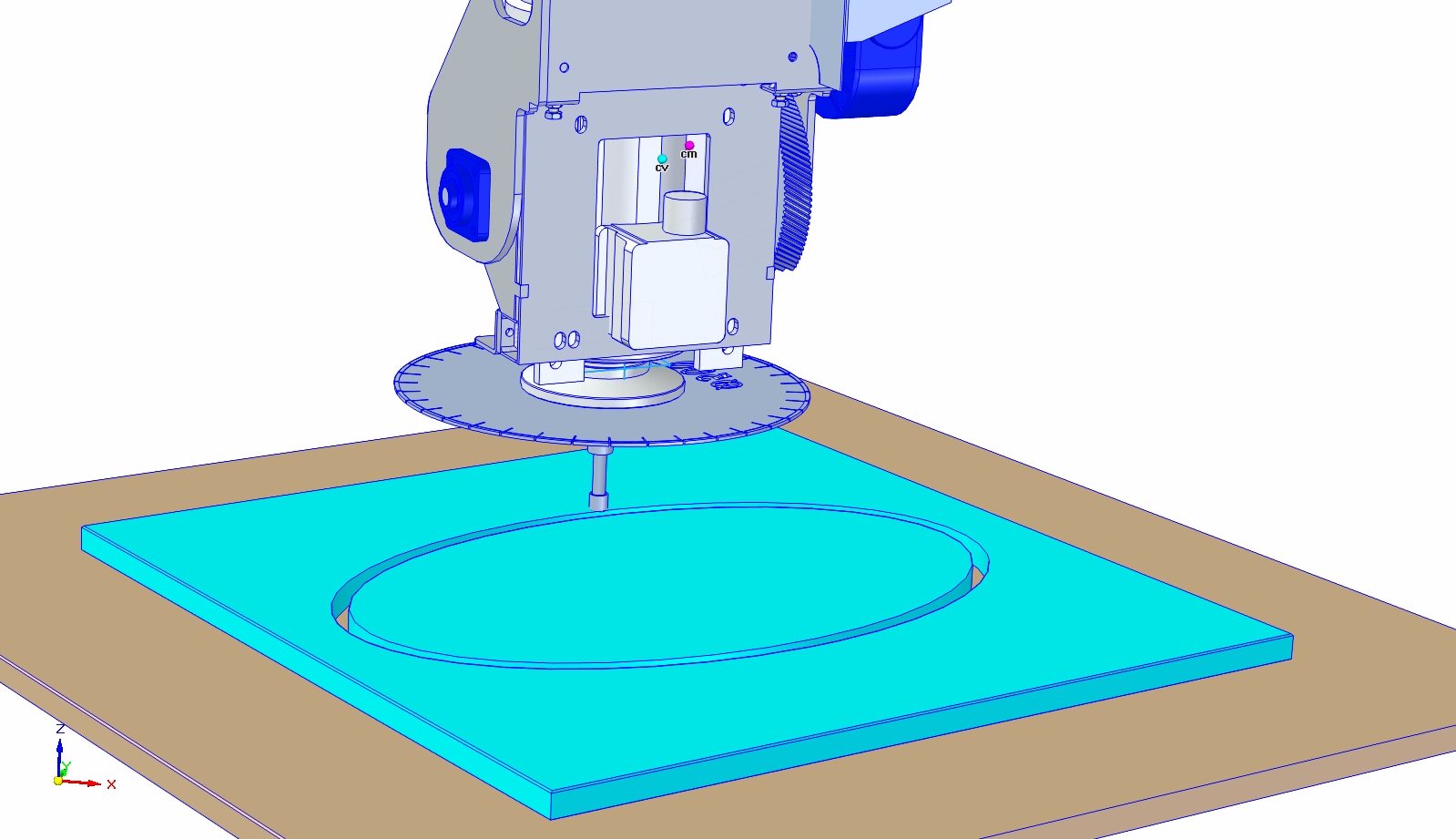

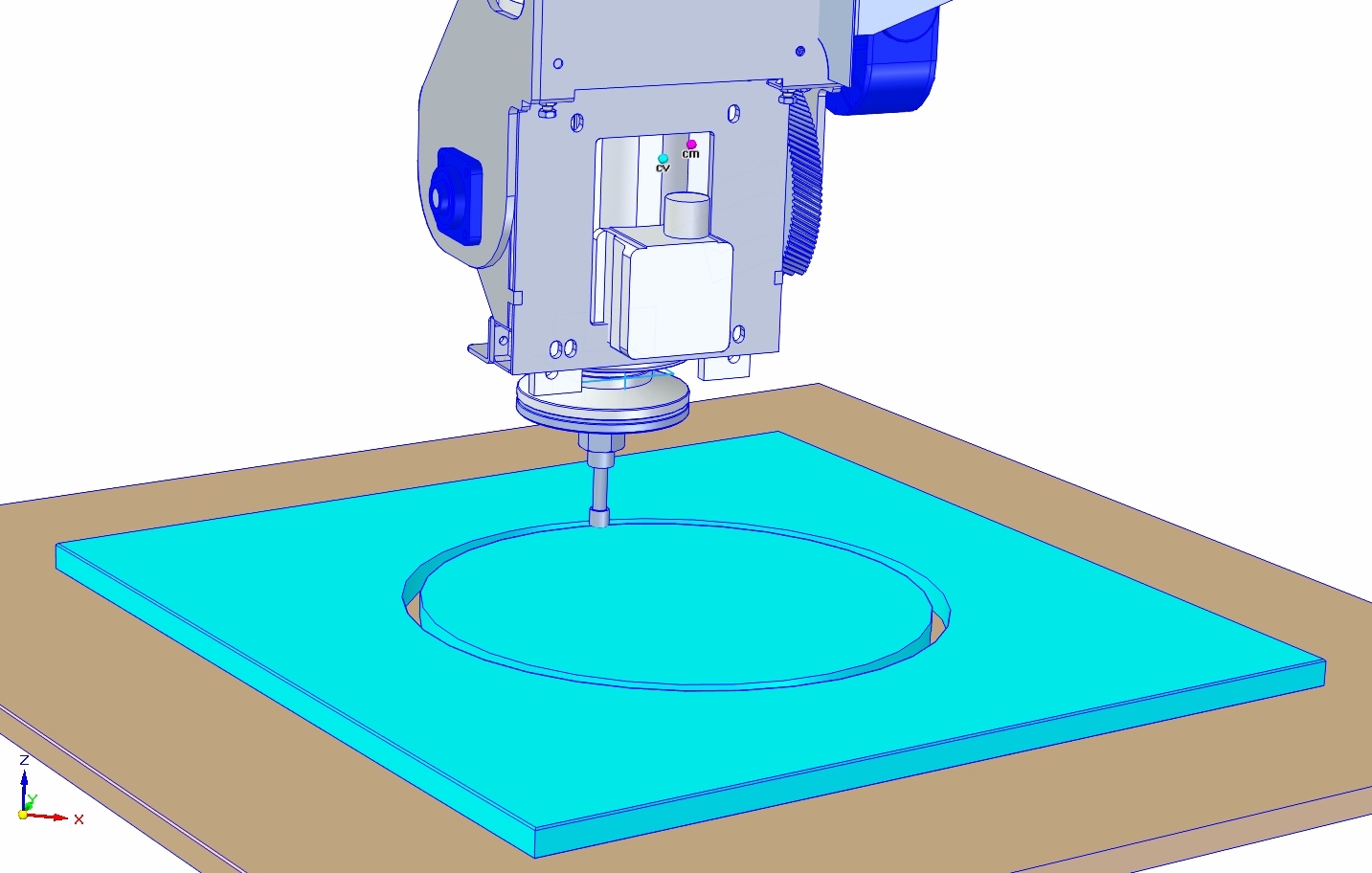

Permette la realizzazione di curve e figure quadrate, tonde ed ellittiche con fresa incrementale.
Copertura del piano di lavoro in gomma
Lo strato in gomma oltre che bloccare il pezzo durante il taglio permette di preservare a lungo il piano di lavoro della macchina proteggendolo dalle incisioni.
