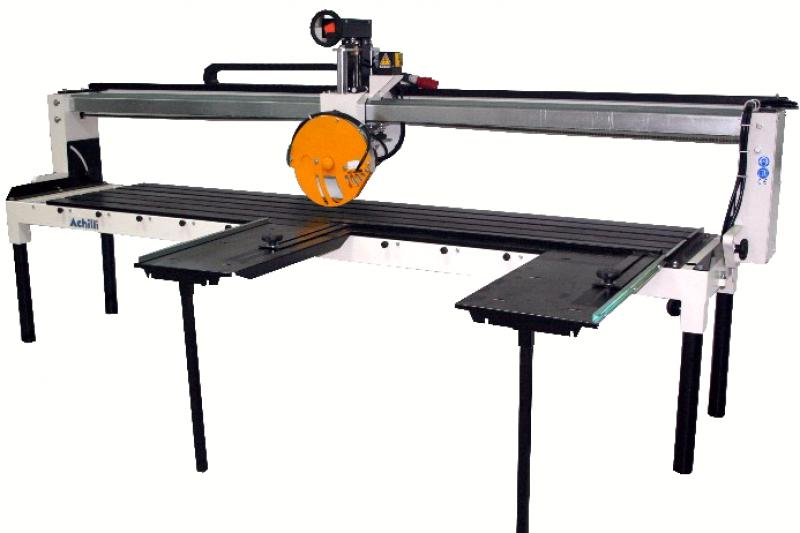

Cortadora a puente fijo manual AFR-C

Cortadora a puente fijo con avance a manivella

Cortadora a puente fijo manual AFR-C

Cortadora manual a puente fijo con avance a manivela para el corte de tableros en piedra, mármol y granito. Dotada de puente inclinable y bandeja de recogida del’agua con bomba de recirculación incorporada. Los bancos laterales de apoyo aumentan la estabilidadà y facilitan la movimentación de los tableros.

Requiere información
Lo mejor de Achilli a medida.
Contactanos para los detalles.

Requiere personalización
Avance

Avance

Avance manual de la cabeza manivela, con corte útil: 1500, 2000, 2500, 3000, 3300 mm.

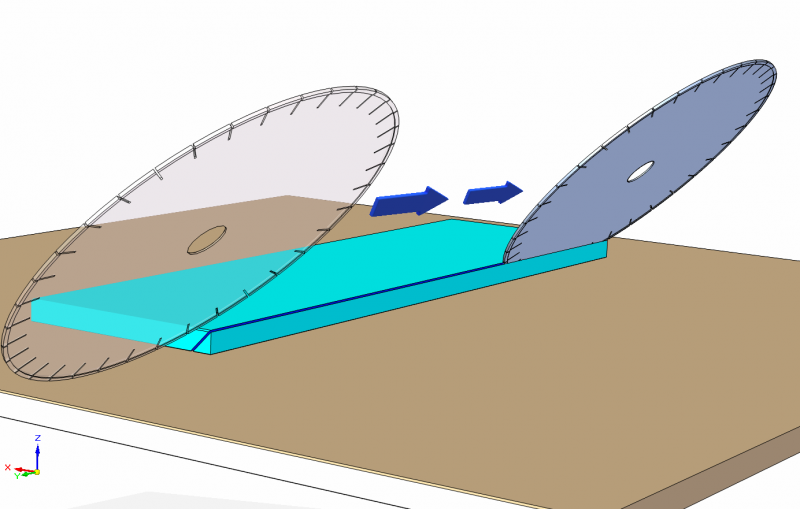

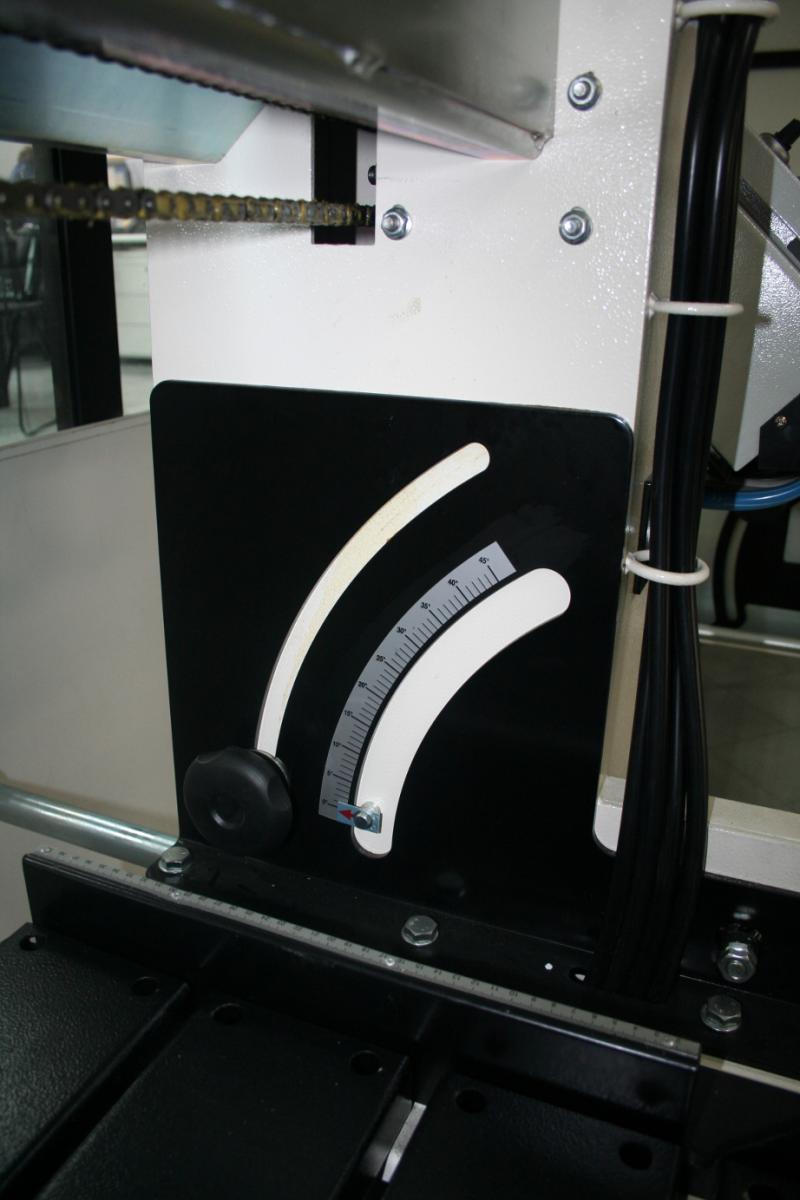

Inclinación del puente

Inclinación del puente

Inclinación manual del puente para cortes inclinados a 45&grados;.

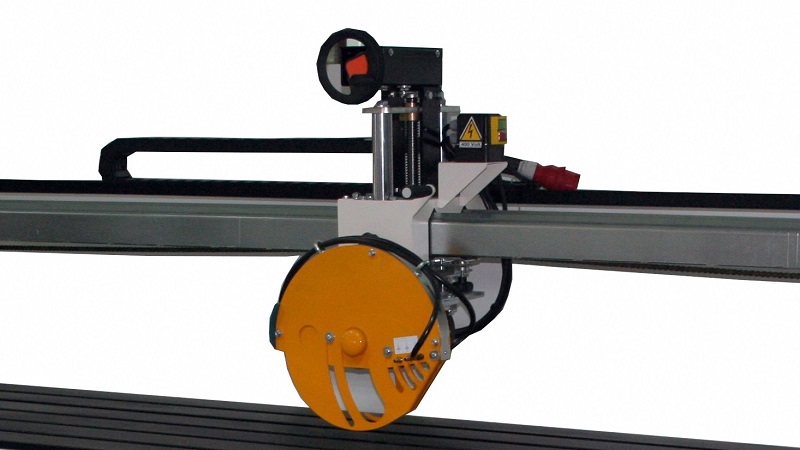

Regulación profundidad de corte

Regulación profundidad de corte

Regulación manual de la profundidadà de corte con manivela.

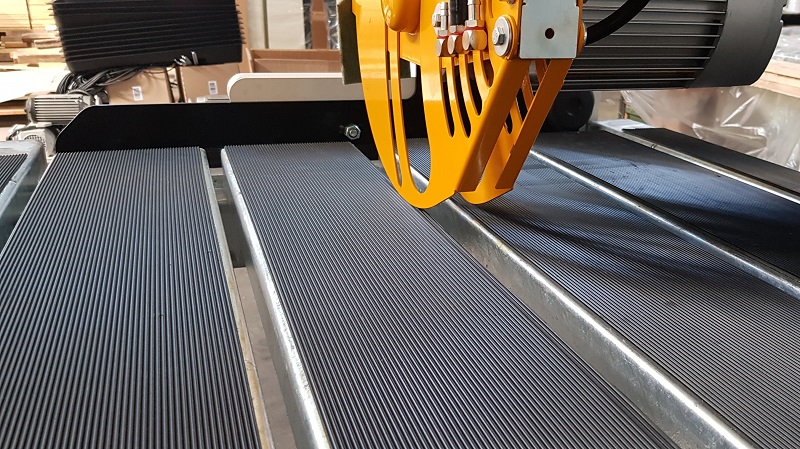

Plano de trabajo

Plano de trabajo

Plano de trabajo compuesto por listones de acero zincado.

Ventajas

Cortadora manual a puente fijo AFR-C completa con todos los accesorios robusta y compacta para el corte de tableros en piedra:

  • Disponible en varios largos en base a las exigencias del cliente;
  • Máxima precisión de corte garantizada por el diseño especial del puente;
  • Estructura robusta y compacta para elaborar incluso los tableros másù grandes;
  • Avance manual de las cabeza remolcado o con manivela.
Datos técnicos
  AFR-C AFR-C HT
Corte útil 1500–2000-2500–3000–3300 mm 1500–2000-2500–3000–3300 mm
Diámetro disco diamantado 250-300-350 mm 400-450-500 mm
Agujero disco diamantado 25.4 mm 25.4 mm
Potencia motor principal

3kW = 4HP  (3ph.)

4kW = 5.5HP  (3ph.)

Velocidadà rotación motor principal  2800 rpm a 50Hz – 3400 rpm a 60Hz 1400 rpm a 50Hz – 1700 rpm a 60Hz
Tensión-frecuencia standard

400V-50/60Hz  /230V-60Hz  3ph.

400V-50/60Hz  /230V-60Hz  3ph.



Accesorios
Versión HT

Versión HT

Versión mejorada más alta y robusta para montar discos de 400-450-500 mm y motor trifasico 4kW (5.5HP)

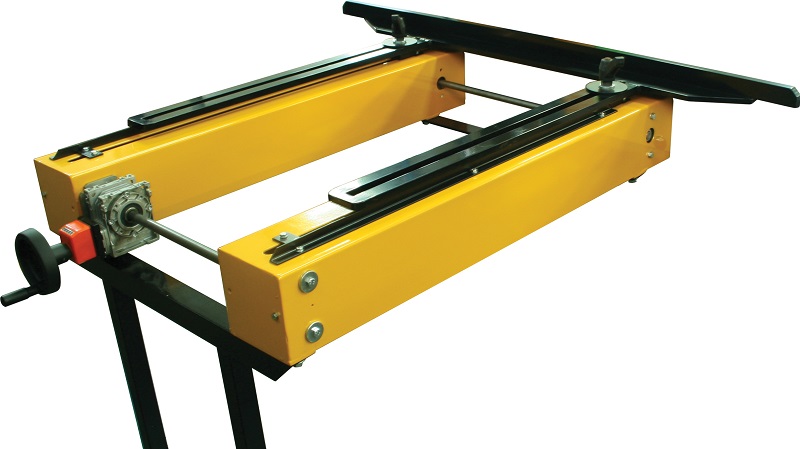

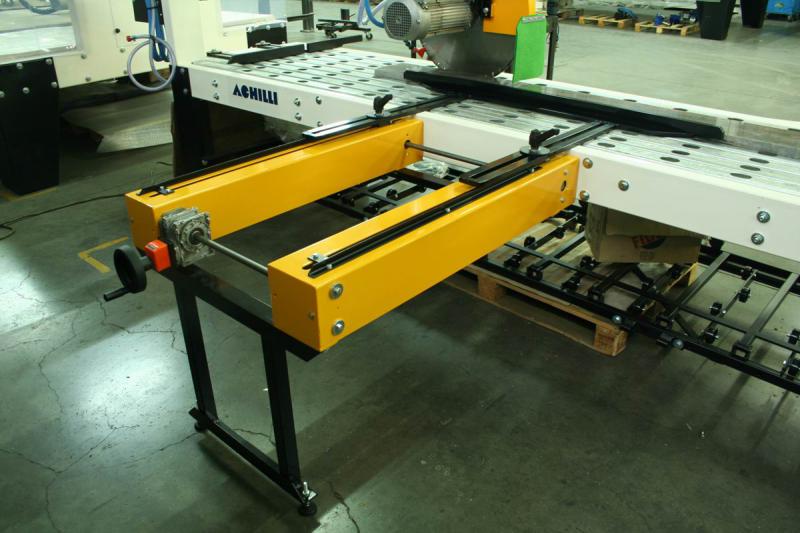

Accesorio para cortes parelelos

Accesorio para cortes parelelos

Dispositivo porta tope lateral para facilitar la’ejecución de cortes paralelos.

Mediante un volante lateral es hecha delizar paralelamente a la línea de corte para evitar tentativa repetidas de medición manual.

El desplazamiento es visualizado mediante un indicador de posición decimal.

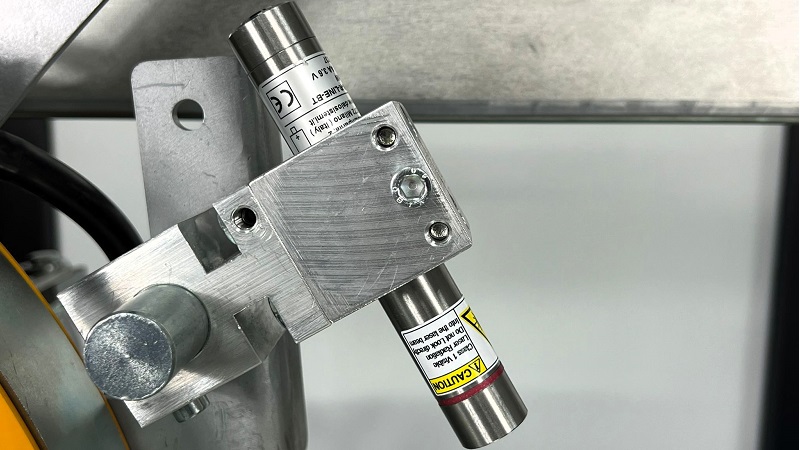

Láser

Láser

Dispositivo láser marca-corte montado en el carter del disco, alimentado con bateria 1,5V.

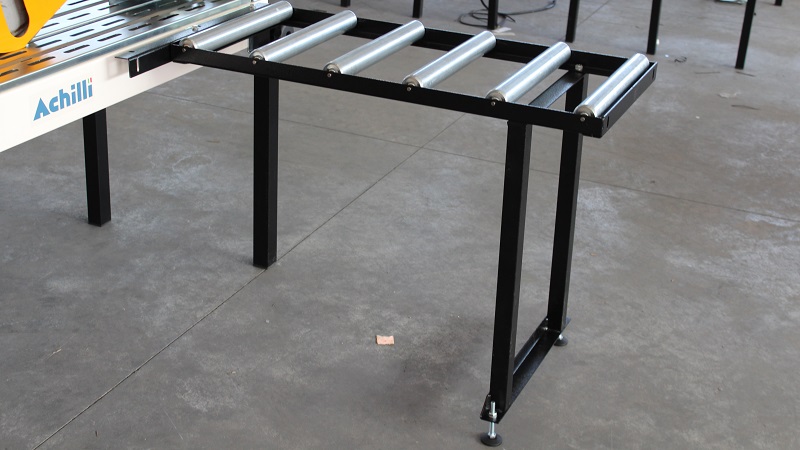

Banco lateral con rodillos

Banco lateral con rodillos

Banco lateral dotado de rodillos para facilitar la carga y la movimentación incluso de los tableros más pesados. Dimensiones: 1000x458mm

Dispositivo slot para el perfilado

Dispositivo slot para el perfilado

Accesorio slot para realizar cortes horizontales y surcos en los cantos de los tableros. Además, gracias al’adecuado adaptador en dotación, è posible utilizar muelas molduradoras para la realización y el abrillantado de perfiles en canto recto. L’accesorio è dotado de bandeja independiente para la recogida del’agua, para fijar directamente en la parte posterior.

Bandeja galvanizada

Bandeja galvanizada

La bandeja de recogida del agua puedeò ser galvanizada en caliente y barnizada, para la máxima resistencia al óxido.

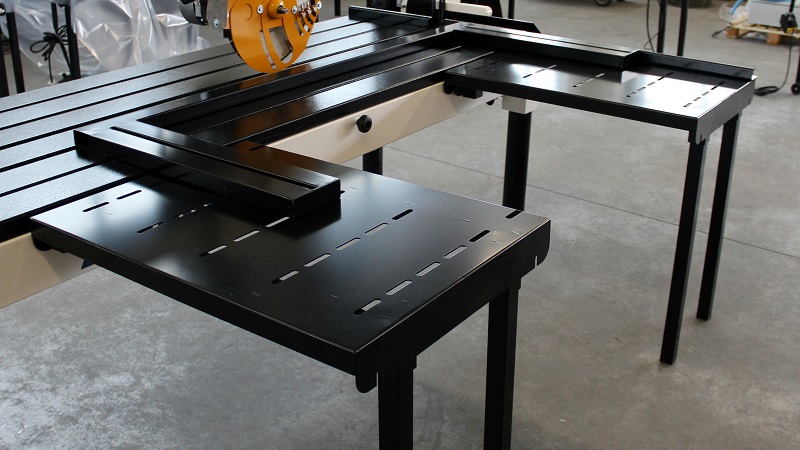

Bancos laterales

Bancos laterales

Bancos lateales con tope lateral incluido.

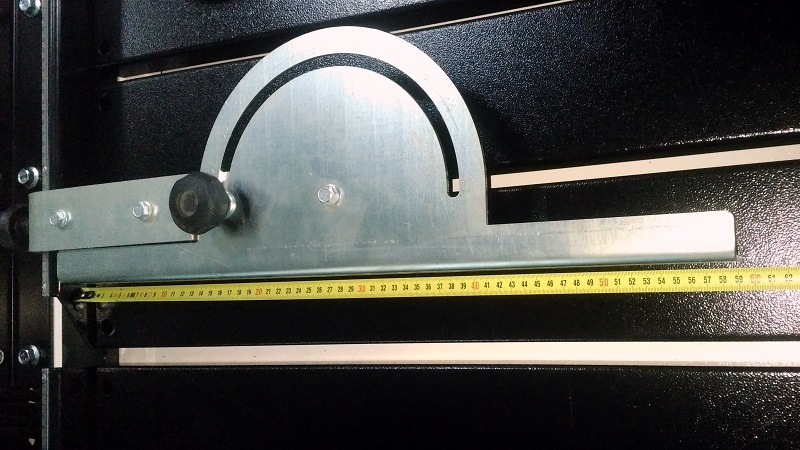

Esquadra angular regulable

Esquadra angular regulable

Escuadra angular regulable para máxima precisión de corte, largo 600mm.
