Motorische Säge TFM

Säge mit fester Brücke für Materialien mit hoher Stärke und Härte

Motorische Säge TFM

Motorische Monoblock-Brückensäge mit fester Brücke, ausgestattet mit einem aktiven gespannten und verchromten Träger, der maximale Festigkeit und Schnittpräzision garantiert. Die seitlichen Stützen erweitern die Arbeitsfläche erheblich, und erleichtern dadurch die Bewegung der Platten, und die Seitenanschlagvorrichtung erleichtert erheblich die Ausführung von Parallelschnitten

Informationen anfordern
Das Beste von Achilli kundenspezifisch.
Nehmen Sie mit uns Kontakt für Details.

Personalisierung anfordern

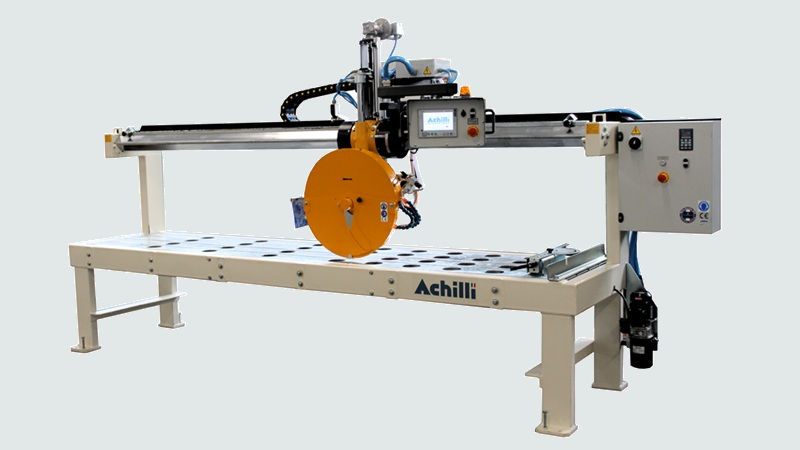

Rahmen

Rahmen

Rahmen robust und kompakt, komplett aus sandgestrahltem keramikbeschichtetem Stahl (feuerverzinkt auf Anfrage).

Kopfneigung

Kopfneigung

Manuelle Kopfneigung für Schnitte von 90° auf 45°.

Arbeitsfläche

Arbeitsfläche

Arbeitsfläche bestehend aus verzinkten Stahlleisten.

Schnitttiefeneinstellung

Schnitttiefeneinstellung

Motorische Schnitttiefeneinstellung auf Achse Z durch Getriebemotor.

Vorschub

Vorschub

Motorischer Kopfvorschub mit einstellbarer Geschwindigkeit in zwei Laufrichtungen.

Stützen und Seitenanschläge

Stützen und Seitenanschläge

Arbeitsfläche ist ausgestattet mit 6 Seitenstützen um auch die größten Platten tragen zu können und mit Seitenanschlag um das Schneiden der Stücke zu erleichtern.

Vorteile

TFM ist eine extrem robuste Brückensäge mit fester Brücke, die sich zum Schneiden großer Stärken und besonders harter Materialien eignet:

  • Vollständig anpassbar an die Kundenanforderungen;
  • Höchste Schnittpräzision garantiert durch einen speziellen "aktiven", gespannten, geschliffenen und verchromten Träger der während der gesamten Lebensdauer der Maschine gespannt bleibt;
  • Möglichkeit der Einfügung einer PLC-Steuereinheit für die Programmierung von Stufenschnitt;
  • Motorischer Vorschub des Kopfes mit einstellbarer Geschwindigkeit in beide Laufrichtungen.
Technische Daten
Verfahrweg Achse X 3100 mm (10'2") / 3500mm (11’5”)
Verfahrweg Achse Z 380 mm
Fester Arbeitstischabmessungen 3695×900 mm
Diamantblatt Durchmesser 300-400 mm (12"-16")/ 400-625 mm (16"-25")
Mittellock 50 mm
Motorleistung

7.5kW = 10HP / 11kW = 15 HP (3ph.)

Motor Drehzahl  1400 rpm 50Hz – 1700 rpm 60Hz
Stromversorgung - Frequenz

400V-50/60Hz  /

230V-60Hz  3ph.



Zubehör
Gummiabdeckung für den Arbeitstisch

Gummiabdeckung für den Arbeitstisch

Rutschfeste Gummiabdeckung für die Arbeitstischoberfläche, ideal für Keramikplatten.

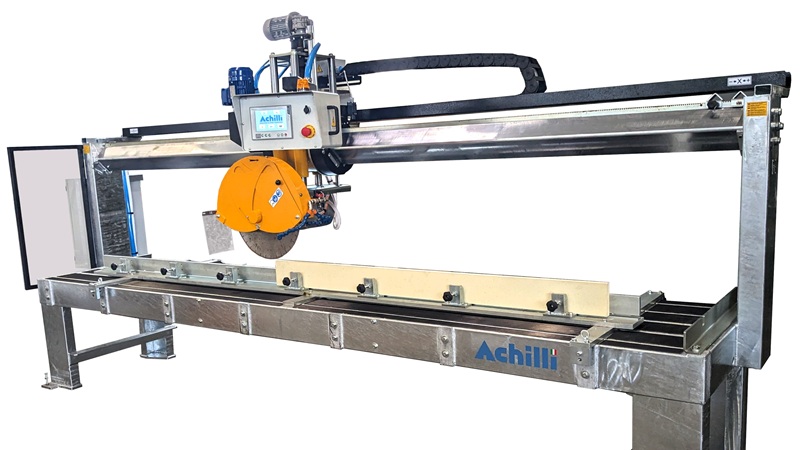

Pneumatischer Stückhalter

Pneumatischer Stückhalter

Das Gerät besteht aus 6 Pneumatikkolben, der Anschluss an die Druckluft ist notwendig.
Länge: 2500 mm (min. Breite 7 cm - Kolbenweg 15 mm)
Sie kann für parallele Schnitte am Standard-Seitenanschlag der Maschine oder am Gerät befestigt werden.

Zubehör für Parallelschnitte

Zubehör für Parallelschnitte

Vorrichtung für Seitenanschlag für leichtere Ausführung von Parallelschnitten; mit einem seitlichen Handrad wird sie parallel zur Schnittlinie bewegt um wiederholte manuelle Messversuche zu vermeiden.

Die Versetzung wird über einen dezimalen Positionsindikator angezeigt.

Variable Geschwindigkeit

Variable Geschwindigkeit

Elektronische Geschwindigkeitseinstellung des Hauptmotors, für Einstellung der Blattgeschwindigkeit aufgrund des zu bearbeitenden Materials.

Digitales Vorrichtung fur Parallelschnitte

Digitales Vorrichtung fur Parallelschnitte

Die Maschine kann mit einer Seitenstoppvorrichtung geliefert werden, die mit einem Mechanismus ausgestattet ist, der die Ausführung paralleler Schnitte erleichtert. Mit einem Handrad wird der Seitenanschlag so eingestellt, dass er parallel zur Schnittlinie gleitet, um wiederholte manuelle Messversuche zu vermeiden. Die Verschiebung wird mittels einer digitalen Positionsanzeige angezeigt, die mit einem LCD-Display ausgestattet ist, das die Position mittels eines Kopfes auf einem dezimalen Magnetstreifen liest. Die Positionsanzeige kann an jedem Punkt zurückgesetzt werden und kann so programmiert werden, dass die Dicke von 3 verschiedenen Scheiben gespeichert bleibt. Bei richtiger Auswahl werden die Dicken automatisch zu der durchzuführenden Messung hinzugefügt.

PLC Steuerung

PLC Steuerung

SPS Steuerung für die Programmierung von Stufenschnitt.

Arbeitstisch mit Rollen

Arbeitstisch mit Rollen

Arbeitstisch mit Rollen um das Positionieren der Platten zu erleichtern, ausgestattet mit Allseitsrollen und manuellem oder automatischem Heben und Senken.

Seitentisch mit Rollen

Seitentisch mit Rollen

Seitentisch mit Rollen für leichteres Plattenaufladen. Abmessungen: 1510x865 mm

Laser

Laser

Auf dem Kopf montierte Richtlaservorrichtung, um die Schnittlinie des Blattes anzuzeigt.

Wasserauffangwanne

Wasserauffangwanne

Wasserauffangwanne mit eingebauter Umlaufpumpe für Blattkühlung während des Schneidens.

Seitentisch

Seitentisch

Seitentisch für leichteres Aufladen von größeren Platten. Abmessungen: 1510x865 mm
