Motorische Säge AFR-A

Säge mit fester Brücke mit einstellbarer Vorschubgeschwindigkeit

Motorische Säge AFR-A

Brückensäge mit fester Brücke und einstellbarer Vorschubgeschwindigkeit sowie mit Wasserauffangwanne mit eingebauter Umlaufpumpe, für kleine und große Werkstätte. Ausgestattet mit einer neigbaren Brücke für 45-Grad-Schnitte und 2 Seitentische, um die Stabilität zu erhöhen und die Bewegung der Platten zu erleichtern.

Informationen anfordern
Das Beste von Achilli kundenspezifisch.
Nehmen Sie mit uns Kontakt für Details.

Personalisierung anfordern

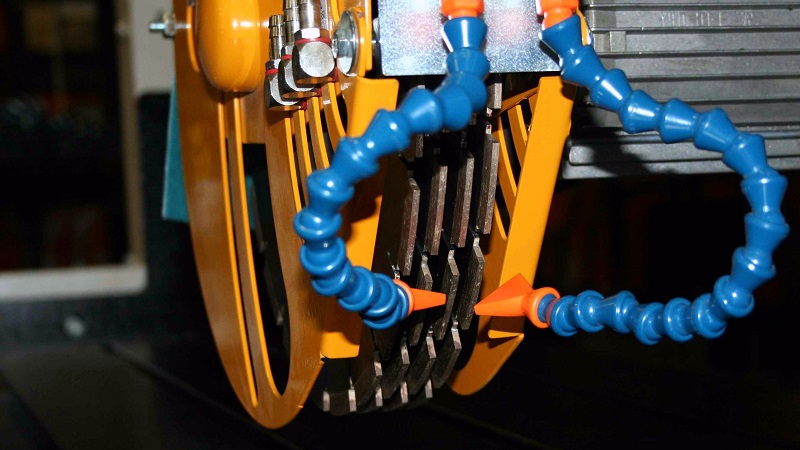

Bearbeitungen gegen Rutschen

Bearbeitungen gegen Rutschen

Es ist möglich mehrere Blätter, zur Erstellung von rutschsicheren Oberflächen, gleichzeitig zu verwenden.

.

Vorschub

Vorschub

Motorischer Kopfvorschub mit einstellbarer Geschwindigkeit in zwei Laufrichtungen.

Arbeitsfläche

Arbeitsfläche

>Arbeitsfläche bestehend aus verzinkten Stahlleisten.

Brückenneigung

Brückenneigung

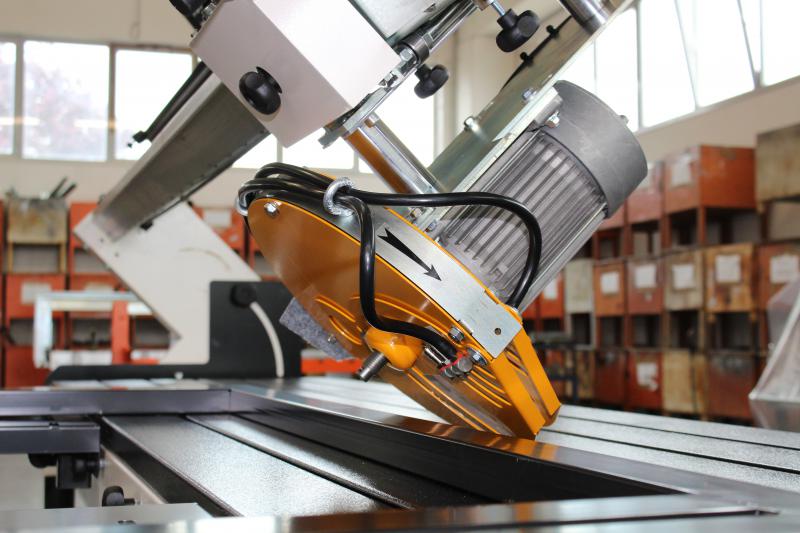

Manuelle Brückenneigung für Schrägschnitte von 90°auf 45°.

Schnitttiefeneinstellung

Schnitttiefeneinstellung

Motorische Schnitttiefeneinstellung auf Achse Z durch Getriebemotor.

Vorteile

Voll ausgestattete motorische Brückensäge mit fester Brücke, AFR-A geeignet für kleine und große Werkstätten:

  • Erhältlich in verschiedenen Längen entsprechend dem Kundenwunsch;
  • Maximale Schnittpräzision garantiert durch das spezielle Trägerdesign;
  • Möglichkeit, mehr Blätter zu montieren zur Erstellung von rutschfesten Oberflächen;
  • Motorischer Vorschub des Kopfes mit einstellbarer Geschwindigkeit in beiden Laufrichtungen.
Technische Daten
  AFR-A AFR-A HT
Taglio utile 1000–1500–2000-2500–3000–3300-3500 mm 1000–1500–2000-2500–3000–3300-3500 mm
Diametro disco diamantato 250-300-350 mm 400-450-500 mm
Foro disco diamantato 25.4 mm 25.4 mm
Potenza motore principale

5kW = 6.5HP  (3ph.)

4kW = 5.5HP  (3ph.)

Velocità rotazione motore principale  2800 rpm a 50Hz – 3400 rpm a 60Hz 1400 rpm a 50Hz – 1700 rpm a 60Hz
Tensione-frequenza standard

400V-50/60Hz  /230V-60Hz  3ph.

400V-50/60Hz  /230V-60Hz  3ph.



Zubehör
Gummiabdeckung für den Arbeitstisch

Gummiabdeckung für den Arbeitstisch

Rutschfeste Gummiabdeckung für die Arbeitstischoberfläche, ideal für Keramikplatten.

Pneumatischer Stückhalter

Pneumatischer Stückhalter

Das Gerät besteht aus 6 Pneumatikkolben, der Anschluss an die Druckluft ist notwendig.
Länge: 2500 mm (min. Breite 7 cm - Kolbenweg 15 mm)
Sie kann für parallele Schnitte am Standard-Seitenanschlag der Maschine oder am Gerät befestigt werden.

Zubehör für Parallelschnitte

Zubehör für Parallelschnitte

Vorrichtung für Seitenanschlag für leichtere Ausführung von Parallelschnitten; mit einem seitlichen Handrad wird sie parallel zur Schnittlinie bewegt um wiederholte manuelle Messversuche zu vermeiden.

Die Versetzung wird über einen dezimalen Positionsindikator angezeigt.

Digitales Vorrichtung fur Parallelschnitte

Digitales Vorrichtung fur Parallelschnitte

Die Maschine kann mit einer Seitenstoppvorrichtung geliefert werden, die mit einem Mechanismus ausgestattet ist, der die Ausführung paralleler Schnitte erleichtert. Mit einem Handrad wird der Seitenanschlag so eingestellt, dass er parallel zur Schnittlinie gleitet, um wiederholte manuelle Messversuche zu vermeiden. Die Verschiebung wird mittels einer digitalen Positionsanzeige angezeigt, die mit einem LCD-Display ausgestattet ist, das die Position mittels eines Kopfes auf einem dezimalen Magnetstreifen liest. Die Positionsanzeige kann an jedem Punkt zurückgesetzt werden und kann so programmiert werden, dass die Dicke von 3 verschiedenen Scheiben gespeichert bleibt. Bei richtiger Auswahl werden die Dicken automatisch zu der durchzuführenden Messung hinzugefügt.

PLC Steuerung

PLC Steuerung

SPS Steuerung für die Programmierung von Stufenschnitt.

Version HT

Version HT

Höhere und stärkere Version für Montage von von 400-450-500 mm Blätter, mit stärkerem Motor 4kW-5.5HP.

Einstellbarer Anschlagswinkel

Einstellbarer Anschlagswinkel

Einstellbarer Winkelanschlag für die maximale Schnittpräzision, Länge 600mm.

Seitentisch mit Rollen Banco laterale con rulli

Seitentisch mit Rollen Banco laterale con rulli

Mit Rollen ausgestatteter Seitentisch um das Aufladen und Bewegen auch von sehr schweren Platten zu erleichtern. Abmessungen: 1000x458mm

Laser

Laser

Auf dem Kopf montierte Richtlaservorrichtung, um die Schnittlinie des Blattes anzuzeigt.

Einschnittvorrichtung für Profilerstellung

Einschnittvorrichtung für Profilerstellung

Einschnittvorrichtung für horizontale Schnitte und Rillen in der Plattenkante. Außerdem, dank dem mitgeliefertem passendem Adapter, ist es möglich die geförmten Schleifringe zum Herstellen und Polieren von Profilen auf der geraden Kante zu verwenden. Der Zubehörteil ist mit separater Wasserauffangswanne ausgestattet, die hinten direkt befestigt wird

Feuerverzinkte Wanne

Feuerverzinkte Wanne

Für maximalen Schutz gegen Rost kann die Wasserauffangwanne feuerverzinkt und lackiert sein.

Seitentische

Seitentische

Seitentische inklusive Seitenanschlag .
