Bausäge und Profilmaschine ANR

Tragbare Bausäge für Stein und Marmor- und Granitplatten.

Bausäge und Profilmaschine ANR

Robuste und präzise tragbare Bausäge mit fester Brücke für Stein und Platten aus Marmor und Granit. Das innovative Slot-System macht es möglich, sie in eine Mehrzweckmaschine für das Profilieren und für horizontale Schnitte oder Rillen auf den Kanten umzuwandeln, und es ist auch möglich, Profile mit den geformten Profilschleifringen zu polieren

Informationen anfordern
Das Beste von Achilli kundenspezifisch.
Nehmen Sie mit uns Kontakt für Details.

Personalisierung anfordern
Arbeitsfläche

Arbeitsfläche

Arbeitsfläche bestehend aus verzinkten Stahlleisten und mit eingebautem Bedienungsanschlag.

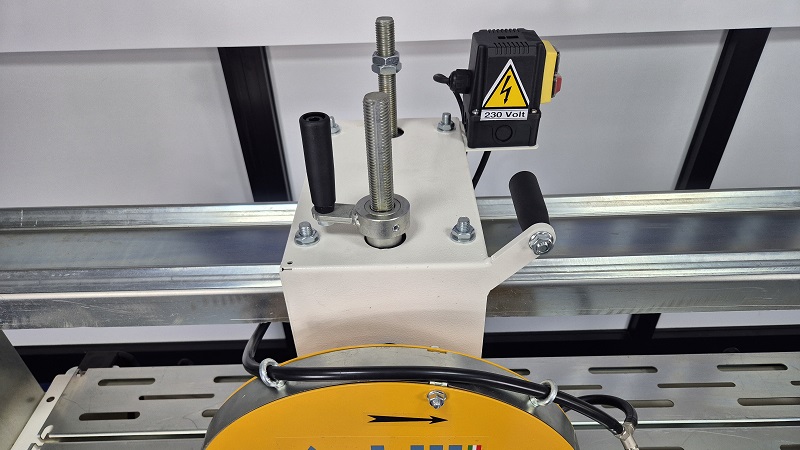

Vorschub

Vorschub

Manueller Kopfvorschub mit nützlicher Schnittlänge: 600, 800, 1000, 1300, 1500, 2000 mm.

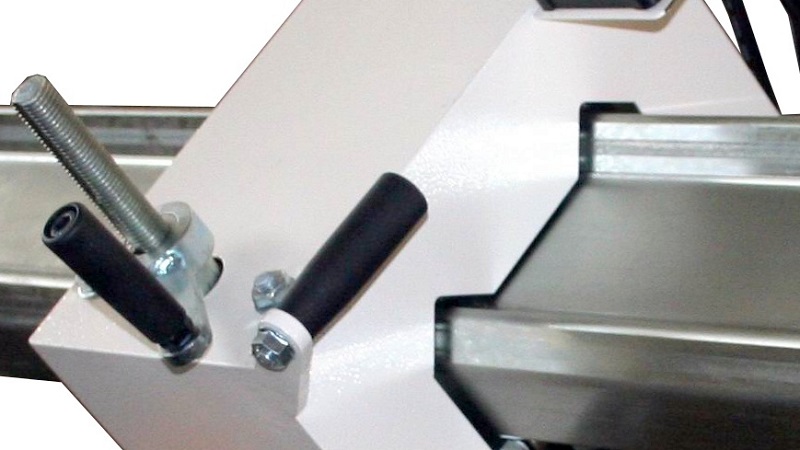

Schnitttiefeneinstellung

Schnitttiefeneinstellung

Manuelle Schnitttiefeneinstellung mit Kurbel.

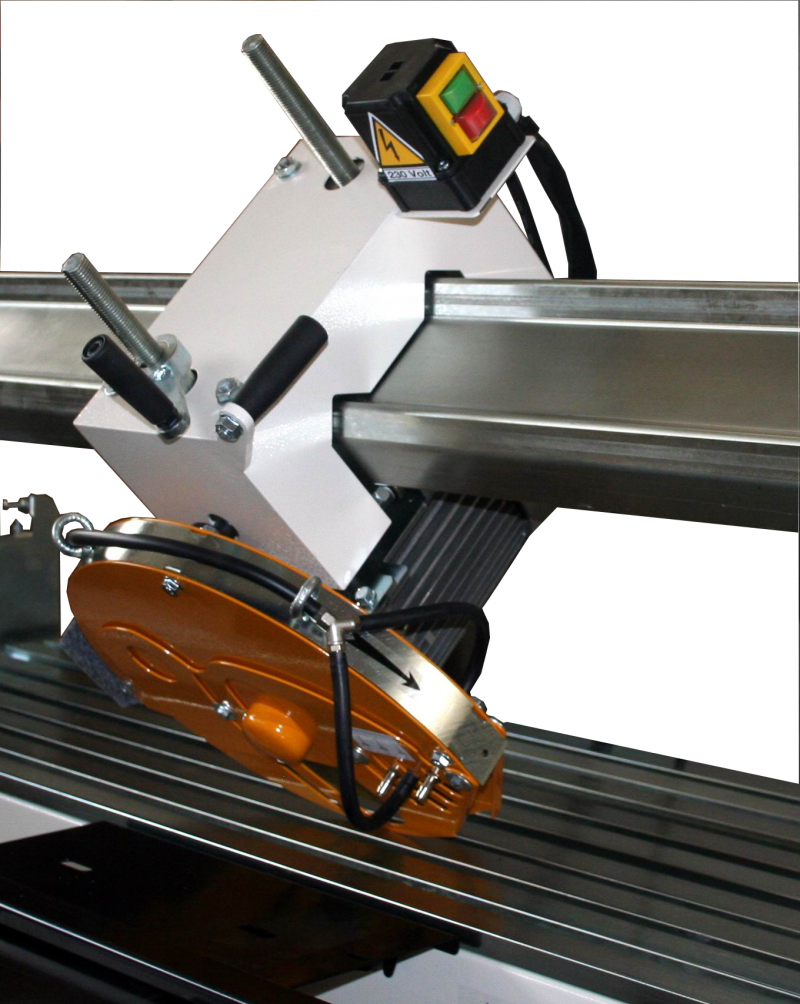

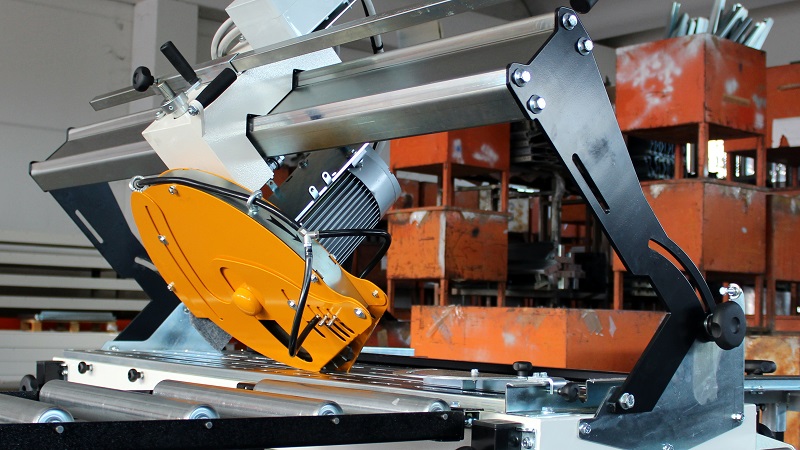

Brückenneigung

Brückenneigung

Manuelle Brückenneigung für Schrägschnitte von 90°auf 45°.

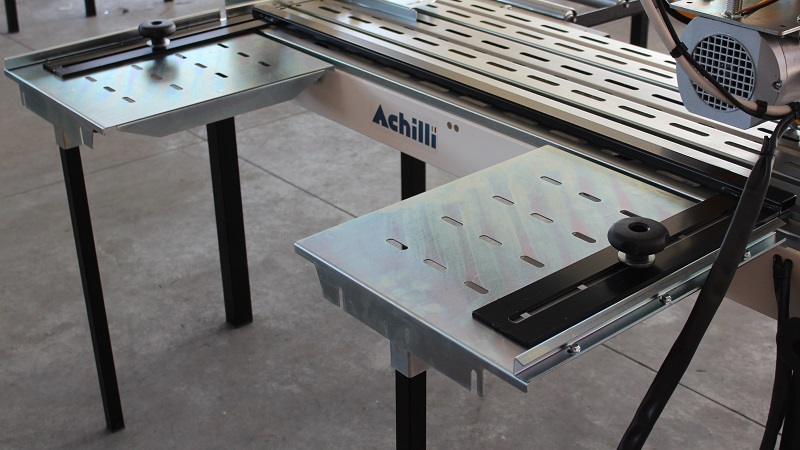

Eingebauter Seitentisch

Eingebauter Seitentisch

Ausgestattet mit 1 oder 2 Seitenauflagetische je nach Modell.

Vorteile

Bausäge ANR ist eine robuste und präzise Werkstattsäge zum Schneiden von Steinplatten:

  • Besonderes Trägerdesign für maximale Schnittgenauigkeit;
  • Wasserauffangwanne mit eingebautem Wasserumlaufssystem zum Kühlen des Blattes;
  • Zubehör zum Profilerstellung und Polieren von geraden Kanten.
Technische Daten
  ANR ANR-HT
Nützliche Schnittlänge 600–800–1000–1300–1500–2000 mm 600–800–1000–1300–1500–2000 mm
Diamantblatt Durchmesser  250-300-350 mm 400-450-500 mm
Mittelloch 25,4 mm 25,4 / 30 mm
Motorleistung

2.2kW = 3HP  1ph. / 3Kw = 4HP 3ph.

3.7kW = 5HP  3ph.
Motor Drehzahl 2800rpm 50Hz – 3400rpm 60Hz 1400rpm a 50Hz – 1700rpm a 60Hz
Stromversorgung - Frequenz

230V-50/60Hz / 400V-50/60Hz

400V-50/60Hz



Zubehör
Gummiabdeckung für den Arbeitstisch

Gummiabdeckung für den Arbeitstisch

Rutschfeste Gummiabdeckung für die Arbeitstischoberfläche, ideal für Keramikplatten.

Laser

Laser

Laservorrichtung für Schnittanzeige montiert auf der Blattschutzhaube, batteriebetrieben 1,5V.

Seitentisch mit Rollen Banco laterale con rulli

Seitentisch mit Rollen Banco laterale con rulli

Mit Rollen ausgestatteter Seitentisch um das Aufladen und Bewegen auch von sehr schweren Platten zu erleichtern. Abmessungen: 1000x458mm

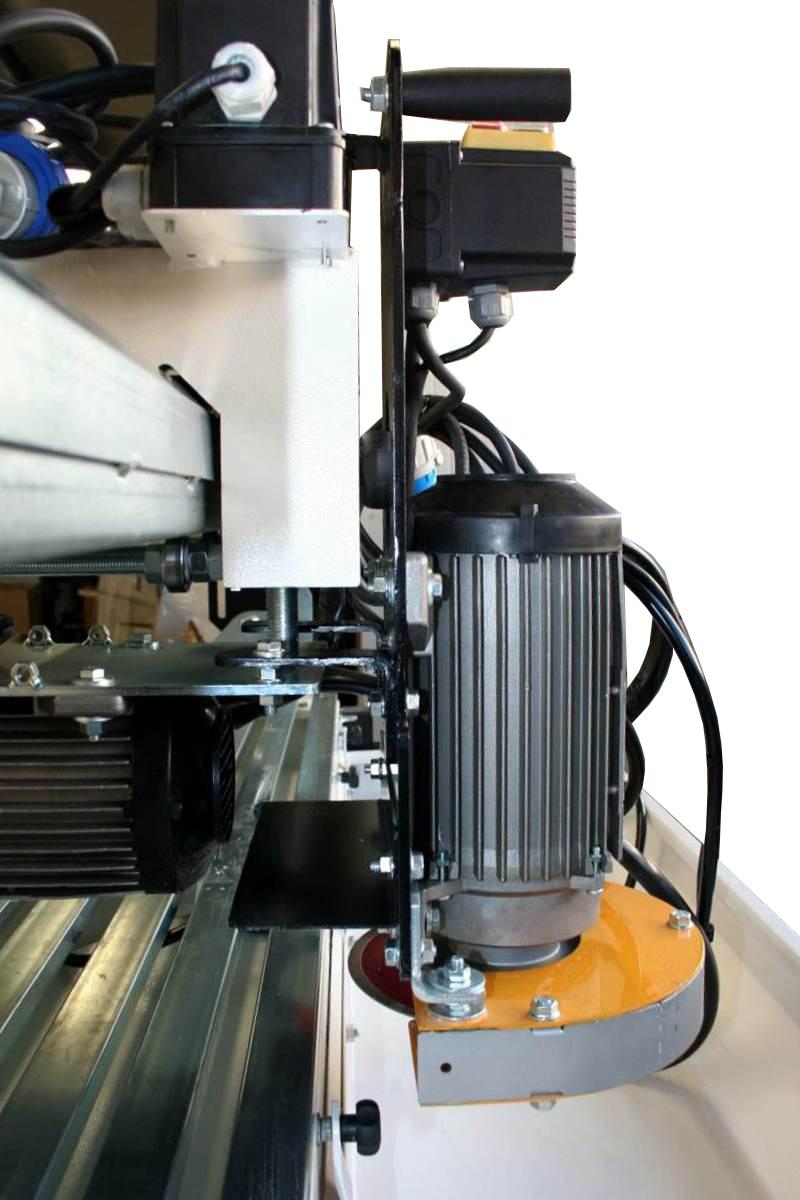

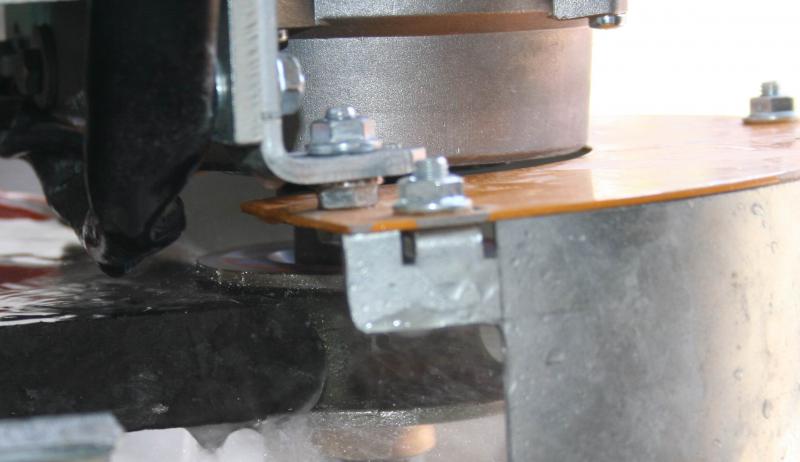

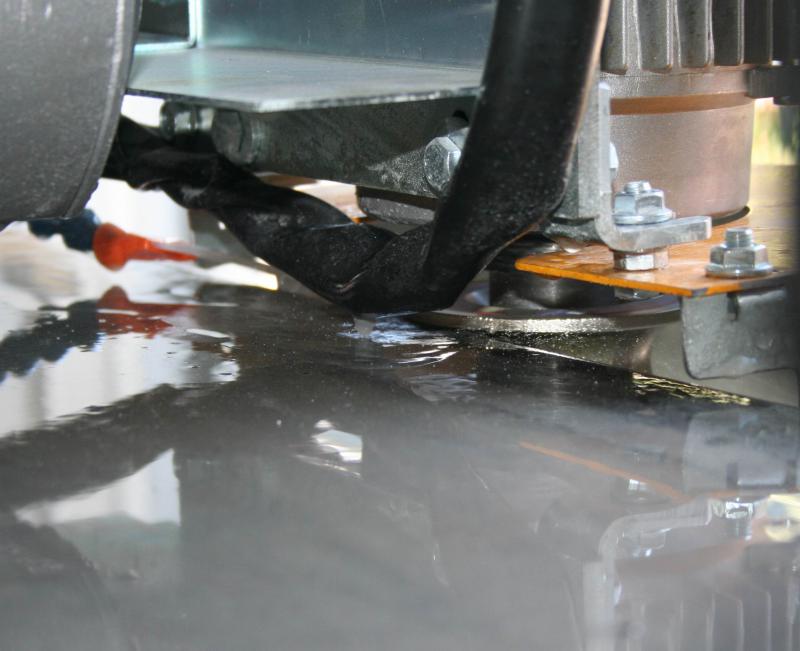

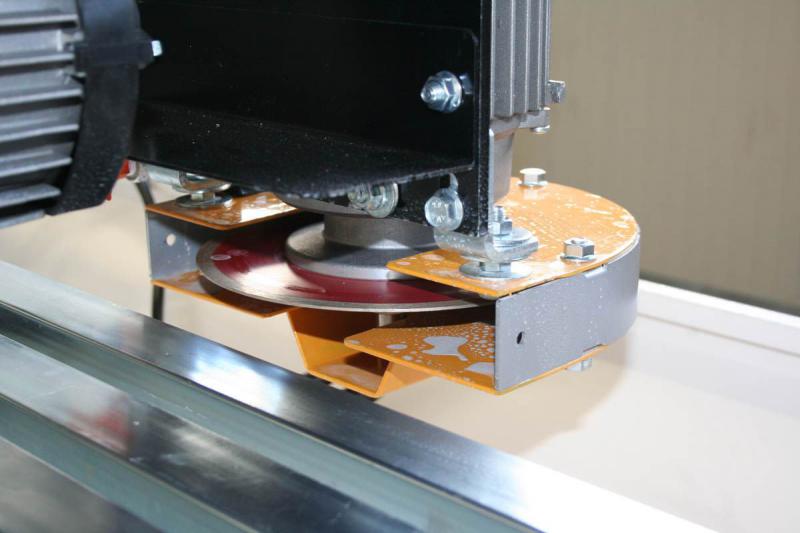

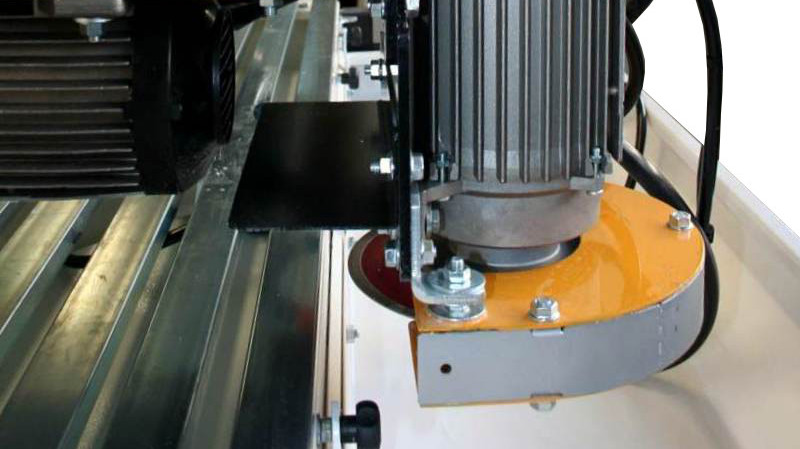

Einschnittvorrichtung für Profilerstellung

Einschnittvorrichtung für Profilerstellung

Einschnittvorrichtung für horizontale Schnitte und Rillen in der Plattenkante. Außerdem, dank dem mitgeliefertem passendem Adapter, ist es möglich die geförmten Schleifringe zum Herstellen und Polieren von Profilen auf der geraden Kante zu verwenden. Der Zubehörteil ist mit separater Wasserauffangswanne ausgestattet, die hinten direkt befestigt wird

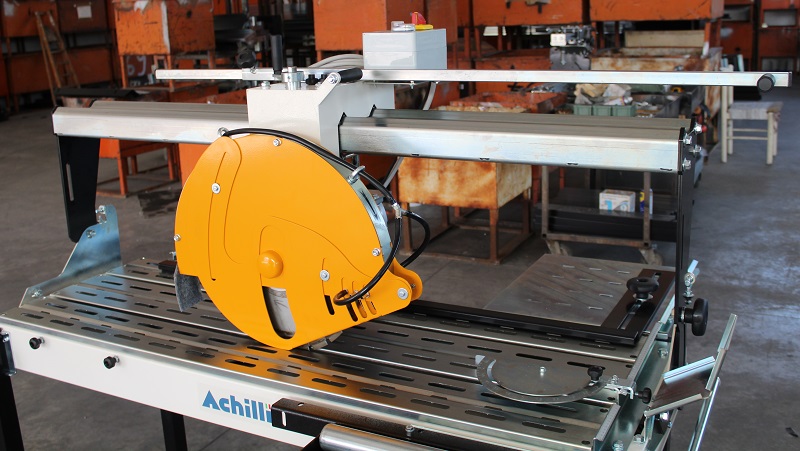

Version HT

Version HT

Vergrößerte Version, höher und stärker um größere Stärken nu schneiden. Darauf werden Blätter Durchmesser 400-450-500mm sowie 4-poliger Dreiphasenotor 400V 4kW (5.5HP) montiert

Feuerverzinkte Wanne

Feuerverzinkte Wanne

Für maximalen Schutz gegen Rost kann die Wasserauffangwanne feuerverzinkt und lackiert sein.

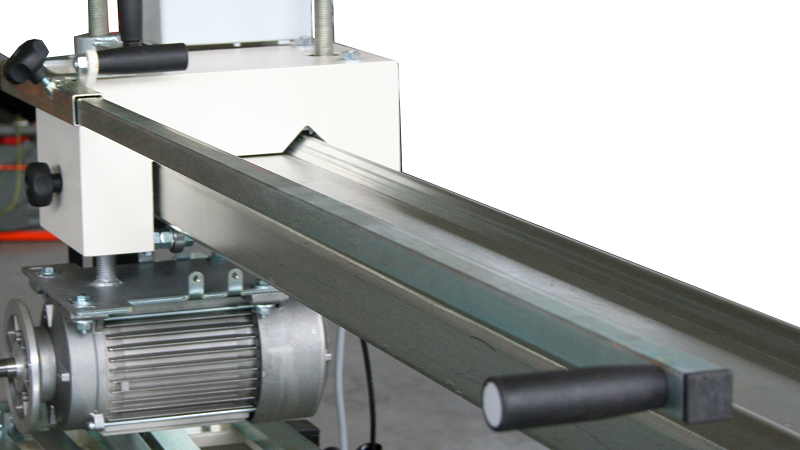

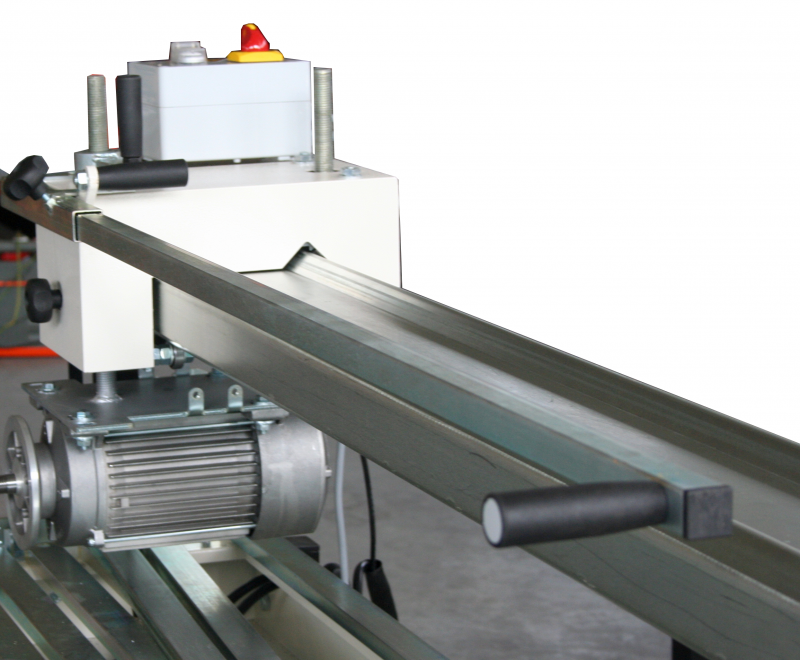

Handlinggriff

Handlinggriff

Bügel mit Griff um den Blattvorschub zu erleichtern, besonders nützlich für Modelle mit größerer Schnittlänge.

Seitentische mit Anschlag

Seitentische mit Anschlag

Seitenanschlag der auf den Seitentischen montiert wird ermöglicht das Aufsetzen der Platte während des Schneidens, dadurch wird die Bearbeitung schneller und präziser.

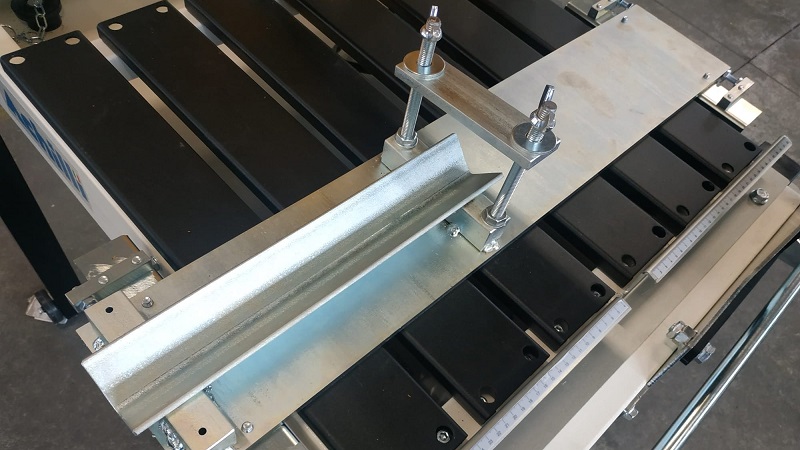

Manuelle Verriegelungsvorrichtung für dünne Stücke

Manuelle Verriegelungsvorrichtung für dünne Stücke

Die Vorrichtung besteht aus manuell zu befestigenden Kolben, um das Werkstück während der Bearbeitung zu arretieren. Das Gerät kann am serienmäßigen Seitenanschlag der Maschine befestigt werden.

Räder

Räder

Räder für leichteren Transport erhärtlich.

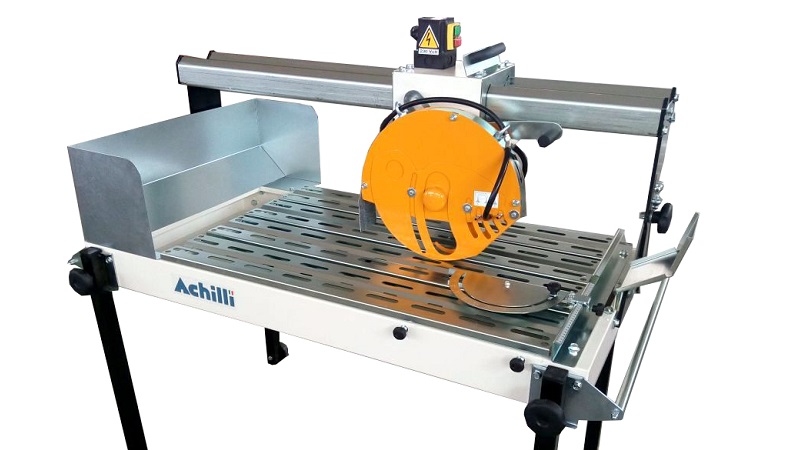

Schwenkkopf

Schwenkkopf

Erhärtlich mit manueller Einstellung der Schnitttiefe durch Kippen und mit Schpritzschutz.
